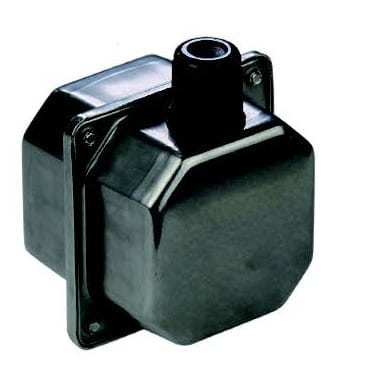

Boitier de thermoplongeur ou de capteur de température, Y3S3
– Couvercle haut

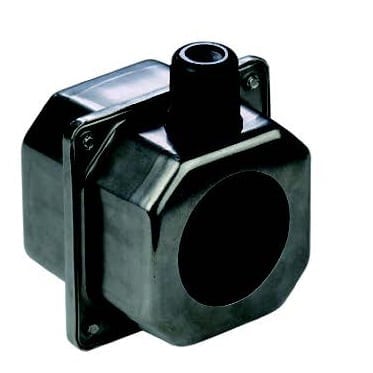

– Fond plat ou fond percé pour raccord rotatif avec bague ou avec contre écrou
– Perçage pour un presse étoupe M20
Dimensions | 90 × 90 × 75 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
matière des vis | |
Volume (cm³) |

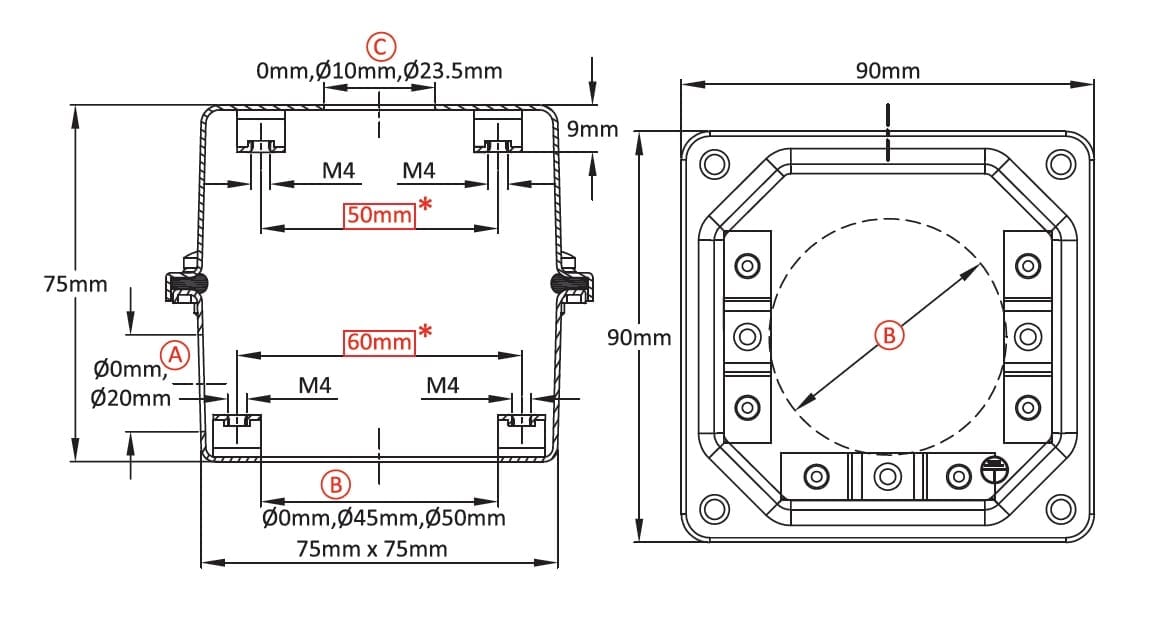

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

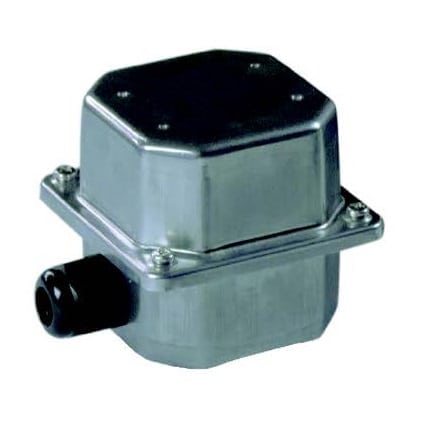

Boitier de thermoplongeur ou de capteur de température
– Couvercle haut
– Fond plat ou fond percé pour raccord rotatif avec bague ou avec contre écrou
– Perçage pour un presse étoupe M20
Dimensions: 90 x 90 x 75 mm
Volume: 392 cm³
Matière: Fond et couvercle en acier inoxydable embouti.
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Visserie: Acier inoxydable.
Joint de couvercle: Silicone moulé.
Références principales
A (mm) | B (mm) | C (mm) | 304 | 316 |
0 | 0 | 0 | Y3S30000000G1008 | Y3S30000000G1009 |
0 | 0 | 10 | Y3S3000A000G1008 | Y3S3000A000G1009 |
0 | 0 | 23.5 | Y3S3000D000GI008 | Y3S3000D000GI009 |
0 | 45 | 0 | Y3S34500000GI008 | Y3S34500000GI009 |
0 | 45 | 10 | Y3S3450A000GI008 | Y3S3450A000GI009 |
0 | 45 | 23.5 | Y3S3450D000GI008 | Y3S3450D000GI009 |
0 | 50 | 0 | Y3S35000000GI008 | Y3S35000000GI009 |
0 | 50 | 10 | Y3S3500A000GI008 | Y3S3500A000GI009 |
0 | 50 | 23.5 | Y3S3500D000GI008 | Y3S3500D000GI009 |
20 | 0 | 0 | Y3S30000120G1008 | Y3S30000120G1009 |
20 | 0 | 10 | Y3S3000A120G1008 | Y3S3000A120G1009 |
20 | 0 | 23.5 | Y3S3000D120G1008 | Y3S3000D120G1009 |
20 | 45 | 0 | Y3S34500120G1008 | Y3S34500120G1009 |
20 | 45 | 10 | Y3S3450A120G1008 | Y3S3450A120G1009 |
20 | 45 | 23.5 | Y3S3450D120G1008 | Y3S3450D120G1009 |
20 | 50 | 0 | Y3S35000120G1008 | Y3S35000120G1009 |
20 | 50 | 10 | Y3S3500A120G1008 | Y3S3500A120G1009 |
20 | 50 | 23.5 | Y3S3500D120G1008 | Y3S3500D120G1009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Accessoires
Contre-platine pour montage de thermostat à réglage interne |
Bouchon pour trou de réglage de thermostat interne |
Bornier en PA66, à 6 pôles |
Raccords laiton |
Raccord inox massif à percer |
Raccord inox allégé embouti |
9BBAE1000ELH008A |
9BBJO1000004078A |
BE6E6000000MP000 |
Totalité de la gamme et références des raccords, joints et écrous: Section raccords de thermoplongeurs. | Existe en non percé ou avec perçage à la demande. Références sur demande | Existe en 2, 3, 4, 5, 6, 7 trous et filetage M45x2 ou 1″1/2. Références sur demande |
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
Téléchargements
