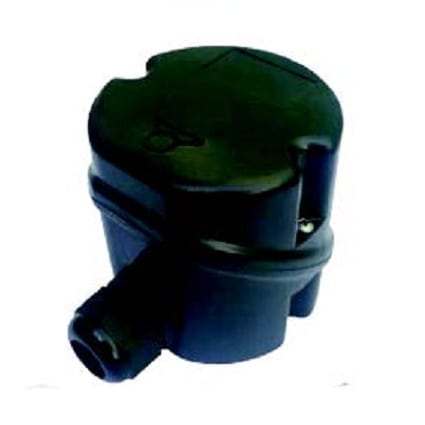

Boitier rond de thermoplongeur ou de capteur de température, en PA66, Y306

– Perçage sur le fond possible pour sondes, ou raccords de thermoplongeurs
– Peut recevoir un opercule étanche ou un taraudage M20 sur le couvercle permettant d’accéder à un réglage interne
– Comporte des bossages pour contreplatine
– Admet des raccords double filetage ou à bague rotative jusqu’à 2″
– Sortie par presse-étoupe jusqu’à M25 (2 presse-étoupes possibles)

Dimensions 100 × 100 × 100 mm
Matière du boitier

Indice de protection IP

Volume (cm³)

Réf. : Y306 Catégories : , , Étiquettes : , , ,

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier rond de thermoplongeur ou de capteur de température
– Perçage sur le fond possible pour sondes, ou raccords de thermoplongeurs
– Peut recevoir un opercule étanche ou un taraudage M20 sur le couvercle permettant d’accéder à un réglage interne
– Comporte des bossages pour contreplatine
– Admet des raccords double filetage ou à bague rotative jusqu’à 2″
– Sortie par presse-étoupe jusqu’à M25 (2 presse-étoupes possibles)

Dimensions: dia.100 x 100 mm

Volume: 700 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10



Références principales



Un modèle 3D, au format .stp, du boitier est disponible sur demande.

Téléchargements

Fiche technique

Plans
