Boitier miniature pour raccords 2″. En PA66, Y3C2
Ce boitier convient pour une intégration de thermoplongeur à raccords standards 2 pouces.
Dimensions | 65 × 65 × 66 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Volume (cm³) |
Description

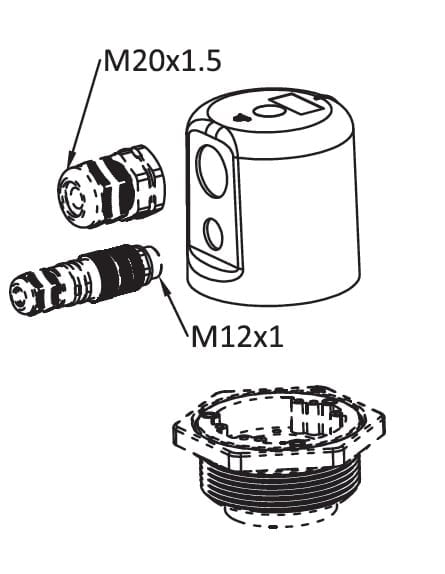

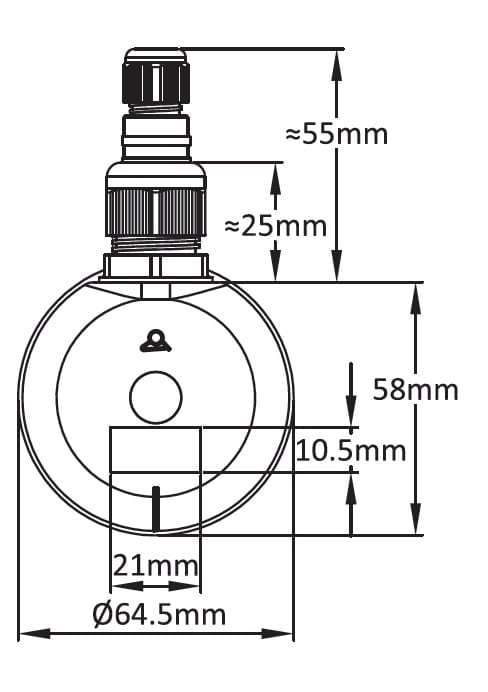

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Ce boitier convient pour une intégration de thermoplongeur à raccords standards 2 pouces.
Dimensions: dia.65 x 66 mm
Volume: 200 cm³
Matière: PA66
Indice de protection: IP69K
Indice de résistance mécanique: IK8
Références principales

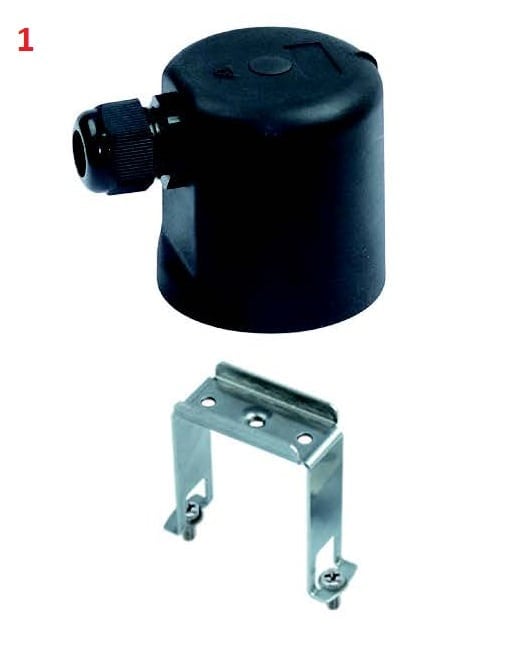

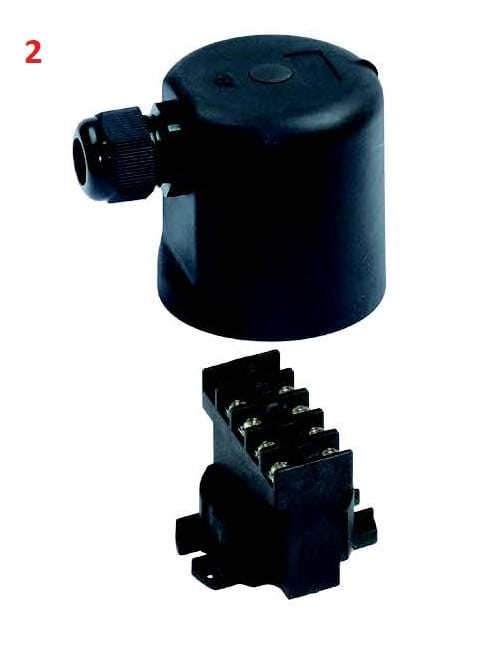

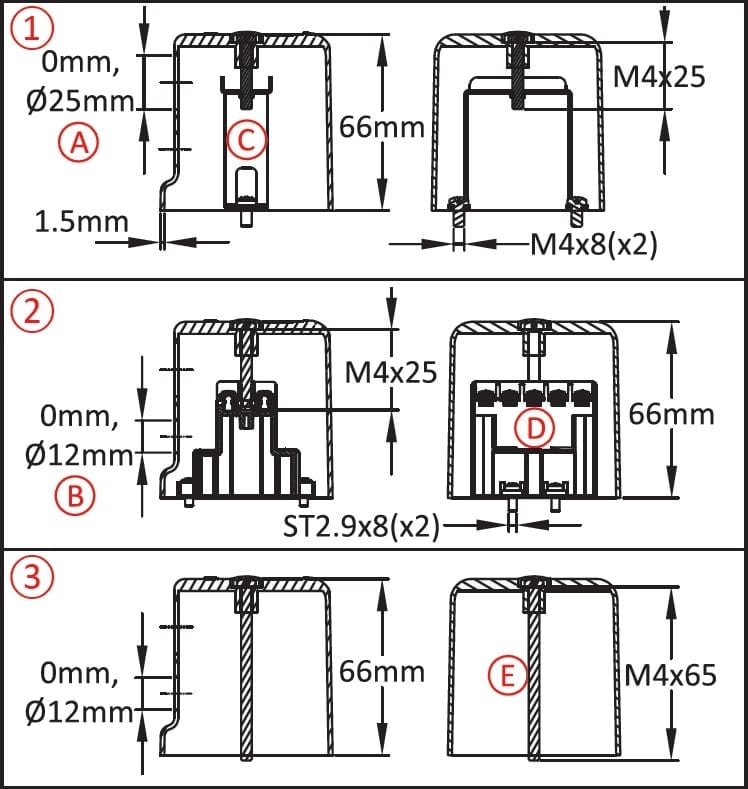

A | B | C | D | E | Références |
0 | 0 | √ | × | × | Y3C20001000E100T |
0 | 0 | × | √ | × | Y3C20001000H200T |
0 | 0 | × | × | √ | Y3C200010000100T |
0 | 12 | √ | × | × | Y3C20001112E100T |
0 | 12 | × | √ | × | Y3C20001112H200T |
0 | 12 | × | × | √ | Y3C200011120100T |
25 | 0 | √ | × | × | Y3C20001125E100T |
25 | 0 | × | √ | × | Y3C20001125H200T |
25 | 0 | × | × | √ | Y3C200011250100T |
25 | 12 | √ | × | × | Y3C200012A0E100T |
25 | 12 | × | √ | × | Y3C200012A0H200T |
25 | 12 | × | × | √ | Y3C200012A00100T |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
