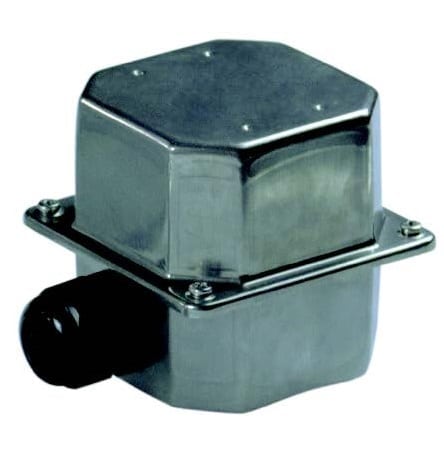

Boitier moyen pour thermoplongeur avec hexagone de serrage, Y3S6

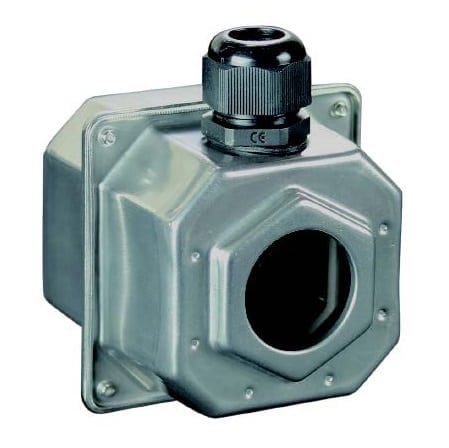

– Fond percé avec hexagone de 58mm embouti pour raccord fixe 1″1/4 ou 1″1/2 ou M45 en acier inoxydable soudé TIG.
– Perçage pour un presse étoupe M25
Dimensions | 105 × 105 × 110 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Boitier moyen pour thermoplongeur avec hexagone de serrage
– Fond percé avec hexagone de 58mm embouti pour raccord fixe 1″1/4 ou 1″1/2 ou M45 en acier inoxydable soudé TIG.
– Perçage pour un presse étoupe M25
Dimensions: 105 x 105 x 110 mm
Volume: 781 cm³
Matière: Fond et couvercle en acier inoxydable embouti.
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Visserie: Acier inoxydable.
Joint de couvercle: Silicone moulé.
Références principales
A (mm) | B (mm) | C (mm) | 304 | 316 |
0 | 40.6 | 0 | Y3S64060000G1008 | Y3S64060000G1009 |
0 | 40.6 | 10 | Y3S6406A000G1008 | Y3S6406A000G1009 |
0 | 40.6 | 23.5 | Y3S6406D000G1008 | Y3S6406D000G1009 |
20 | 40.6 | 0 | Y3S64060120G1008 | Y3S64060120G1009 |
20 | 40.6 | 10 | Y3S6406A120G1008 | Y3S6406A120G1009 |
20 | 40.6 | 23.5 | Y3S6406D120G1008 | Y3S6406D120G1009 |
25 | 40.6 | 0 | Y3S64060125G1008 | Y3S64060125G1009 |
25 | 40.6 | 10 | Y3S6406A125G1008 | Y3S6406A125G1009 |
25 | 40.6 | 23.5 | Y3S6406D125G1008 | Y3S6406D125G1009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Accessoires
Contre-platine pour montage de thermostat à réglage interne |
Bouchon pour trou de réglage de thermostat interne |
Bornier en PA66, à 6 pôles |
Raccords laiton |
Raccord inox massif à percer |
Raccord inox allégé embouti |
9BBAE1000ELH008A |
9BBJO1000004078A |
BE6E6000000MP000 |
Totalité de la gamme et références des raccords, joints et écrous: Section raccords de thermoplongeurs. | Existe en non percé ou avec perçage à la demande. Références sur demande | Existe en 2, 3, 4, 5, 6, 7 trous et filetage M45x2 ou 1″1/2. Références sur demande |
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
Téléchargements
