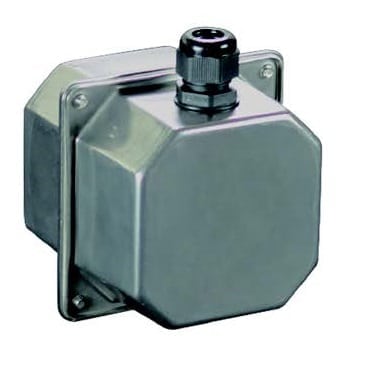

Boitier de thermoplongeur avec hexagone de serrage, Y3S4

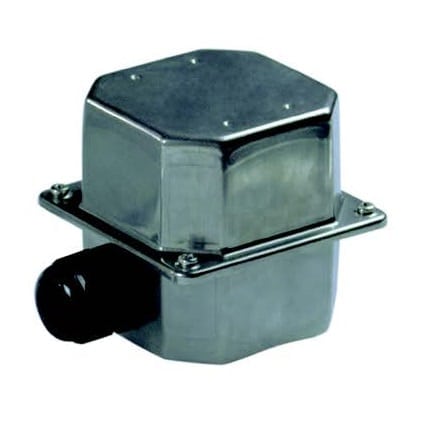

Boitier moyen pour thermoplongeur avec hexagone de serrage, Y3S6

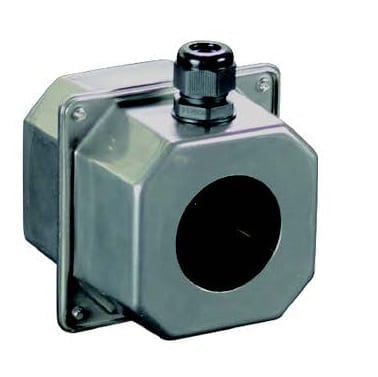

Boitier moyen pour thermoplongeur ou capteur de température, Y3S5
– Fond plein ou fond percé pour raccord rotatif à bague ou contre écrou jusqu’à 2″1/2
– Compatible avec raccord plastique 2″ pour réchauffeurs de piscines de spa et d’aquariums et régulation par thermostat électronique.
– Perçage pour un presse étoupe M25
Dimensions | 105 × 105 × 102 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

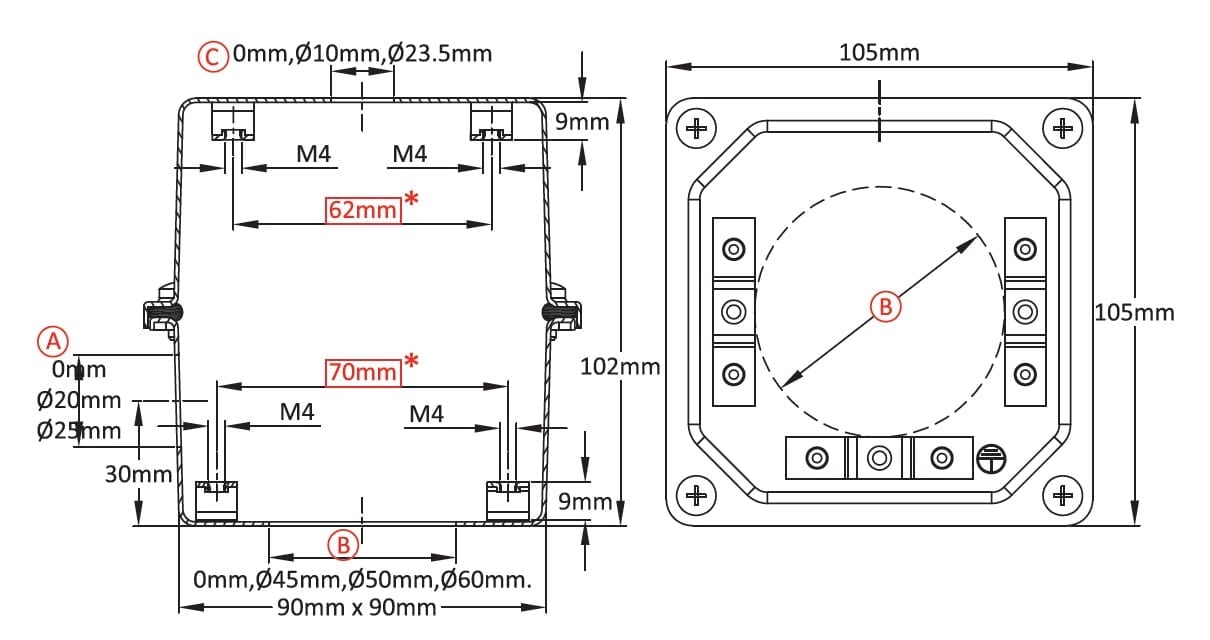

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Boitier moyen pour thermoplongeur ou capteur de température
– Fond plein ou fond percé pour raccord rotatif à bague ou contre écrou jusqu’à 2″1/2
– Compatible avec raccord plastique 2″ pour réchauffeurs de piscines de spa et d’aquariums et régulation par thermostat électronique.
– Perçage pour un presse étoupe M25
Dimensions: 105 x 105 x 102 mm
Volume: 757 cm³
Matière: Fond et couvercle en acier inoxydable embouti.
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Visserie: Acier inoxydable.
Joint de couvercle: Silicone moulé.
Références principales
A (mm) | B (mm) | C (mm) | 304 | 316 |
0 | 0 | 0 | Y3S50000000G1008 | Y3S50000000G1009 |
0 | 0 | 10 | Y3S5000A000G1008 | Y3S5000A000G1009 |
0 | 0 | 23.5 | Y3S5000D000G1008 | Y3S5000D000G1009 |
0 | 45 | 0 | Y3S54500000G1008 | Y3S54500000G1009 |
0 | 45 | 10 | Y3S5450A000G1008 | Y3S5450A000G1009 |
0 | 45 | 23.5 | Y3S5450D000G1008 | Y3S5450D000G1009 |
0 | 50 | 0 | Y3S55000000G1008 | Y3S55000000G1009 |
0 | 50 | 10 | Y3S5500A000G1008 | Y3S5500A000G1009 |
0 | 50 | 23.5 | Y3S5500D000G1008 | Y3S5500D000G1009 |
0 | 60 | 0 | Y3S56000000G1008 | Y3S56000000G1009 |
0 | 60 | 10 | Y3S5600A000G1008 | Y3S5600A000G1009 |
0 | 60 | 23.5 | Y3S5600D000G1008 | Y3S5600D000G1009 |
20 | 0 | 0 | Y3S50000120G1008 | Y3S50000120G1009 |
20 | 0 | 10 | Y3S5000A120G1008 | Y3S5000A120G1009 |
20 | 0 | 23.5 | Y3S5000D120G1008 | Y3S5000D120G1009 |
20 | 45 | 0 | Y3S54500120G1008 | Y3S54500120G1009 |
20 | 45 | 10 | Y3S5450A120G1008 | Y3S5450A120G1009 |
20 | 45 | 23.5 | Y3S5450D120G1008 | Y3S5450D120G1009 |
20 | 50 | 0 | Y3S55000120G1008 | Y3S55000120G1009 |
20 | 50 | 10 | Y3S5500A120G1008 | Y3S5500A120G1009 |
20 | 50 | 23.5 | Y3S5500D120G1008 | Y3S5500D120G1009 |
20 | 60 | 0 | Y3S56000120G1008 | Y3S56000120G1009 |
20 | 60 | 10 | Y3S5600A120G1008 | Y3S5600A120G1009 |
20 | 60 | 23.5 | Y3S5600D120G1008 | Y3S5600D120G1009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Accessoires
Contre-platine pour montage de thermostat à réglage interne |
Bouchon pour trou de réglage de thermostat interne |
Bornier en PA66, à 6 pôles |
Raccords laiton |
Raccord inox massif à percer |
Raccord inox allégé embouti |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
9BBAE1000ELH008A |
9BBJO1000004078A |
BE6E6000000MP000 |
Totalité de la gamme et références des raccords, joints et écrous: Section raccords de thermoplongeurs. | Existe en non percé ou avec perçage à la demande. Références sur demande | Existe en 2, 3, 4, 5, 6, 7 trous et filetage M45x2 ou 1″1/2. Références sur demande |
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
Téléchargements
AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.PRODUITS SIMILAIRES
-
Boitier en aluminium, avec couvercle PA66 et hublot PC, pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H2
- La face arrière comporte des ailettes pour refroidir les relais statiques - Taille compatible avec un relais statique tripolaire ou 3 relais statiques unipolaires - Comporte des glissières pour circuits imprimés
-
Boitier en aluminium, couvercle polycarbonate, pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H1
- La face arrière comporte des ailettes pour refroidir les relais statiques - Taille compatible avec un relais statique tripolaire ou 4 relais statiques unipolaires. - Comporte des glissières pour circuits imprimés
-
Thermostats électroniques pour thermoplongeurs IP66, IK10
Installations dans lesquelles la résistance aux fortes chutes d'eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins. Ces sous-ensembles pré-câblé avec régulation électronique tout ou rien ont été développés pour le montage direct sur des thermoplongeurs avec raccord 1”1/2 ou M45x2, avec double filetage ou platine rotative, pour le…
-
Boitier en aluminium avec hublot polycarbonate pour thermoplongeur avec raccord déporté de 120 mm, Y3J2
-Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée ou à bague rotative) - Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
-
Boîtier de tube thermoplongeur en polypropylène pour environnements acides fortement corrosifs, Y3C6
Visserie: Aucune visserie externe sur le boitier. Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s'effectuer à la main ou avec une clef à ergots disponible en accessoire.
-
Boitier de cartouche chauffante, détecteur de niveau ou capteur de température, Y301
- Peut recevoir des raccords filetés de ½″ avec contre écrou interne ou des raccords laiton de ¾″ ou 1″ avec fixation par 2 vis M4 (Utilise un joint plat) - Comporte un bornier interne amovible à 3 voies 2.5mm² - Sortie par presse étoupe PG11
Bases pratiques associées à ce produit
-
Guide pratique pour la sélection d’un thermoplongeur
Les courbes ci-dessous ont été obtenues par des essais réalisés dans notre laboratoire. Les courbes ont été lissées informatiquement, et sont données uniquement à titre informatif. Elles ne sont représentatives que pour les puissances indiquées. -
Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux). -
Comparaison des différents types de raccords de thermoplongeurs
Il existe en Europe deux types de filetage courants pour les raccords de thermoplongeurs. - Le filetage selon ISO 228-1 dit aussi BSPP, ou pas du gaz cylindrique (G). - Le filetage métrique au pas de 2mm selon ISO 965-1, peu utilisé, résultat d’une tentative de remplacement des filetages ISO- 228-1 au milieu du 20ème siècle. -
Traitement de surface des boitiers métalliques
Le traitement de surface des boîtiers métalliques L’état de surface est un paramètre essentiel de la résistance contre la corrosion atmosphérique. L’aluminium comme l’acier inoxydable forment naturellement en surface une couche d’oxyde protecteur. La corrosion ne se produit que lorsque cette couche d’oxyde protecteur est traversée ou détruite. Les microcavités d’une surface rugueuse permettent aux […]
