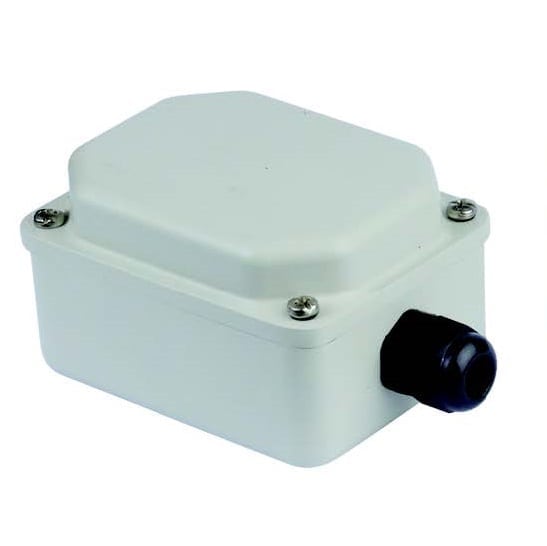

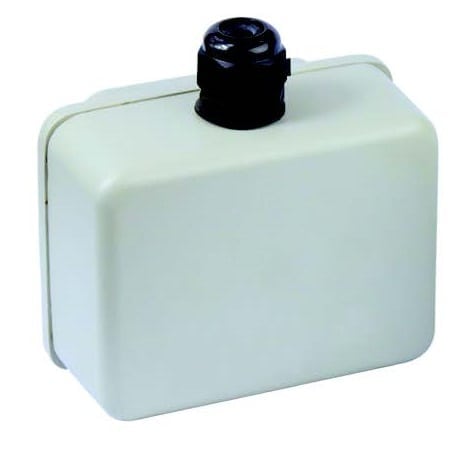

Boitier moyenne taille pour thermoplongeur, éléments blindés à ailettes, ou instrumentation, Y3P3
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes
– Sortie par un ou deux presse-étoupe M20 ou M25
Dimensions | 66 × 89 × 114 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |

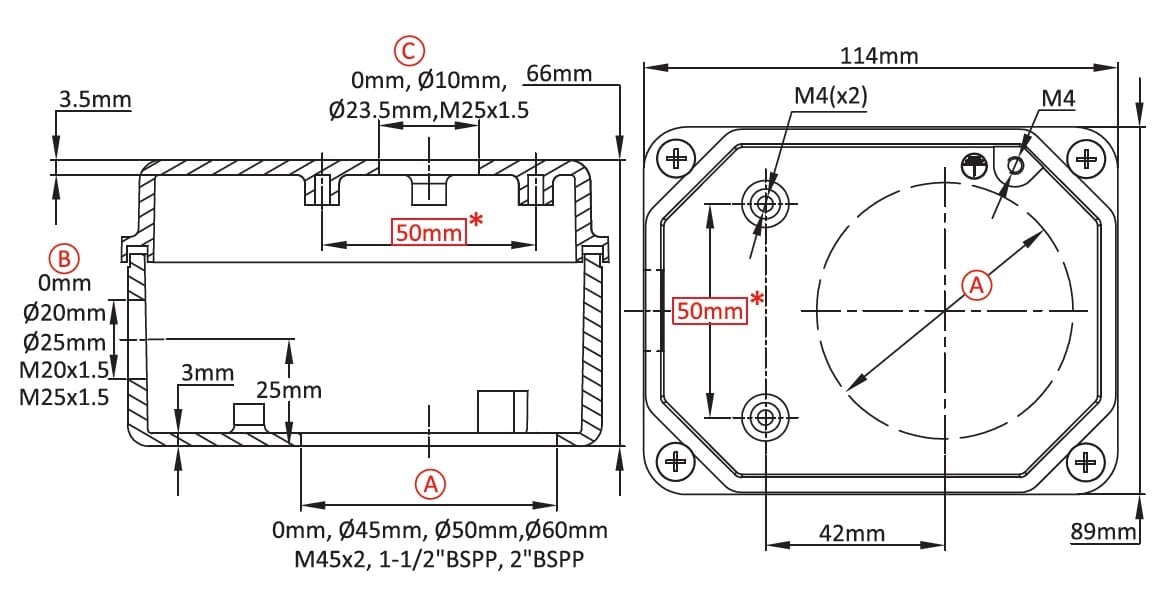

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Boitier moyenne taille pour thermoplongeur, éléments blindés à ailettes, ou instrumentation
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes
– Sortie par un ou deux presse-étoupe M20 ou M25
Dimensions: 66 x 89 x 114 mm
Volume: 650 cm³
Matière: Aluminium
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Non peint | Peint |
0 | 0 | 0 | Y3P3000000000007 | Y3P300000000000G |
0 | 0 | 10 | Y3P3000A00000007 | Y3P3000A0000000G |
0 | 0 | 23.5 | Y3P3000D00000007 | Y3P3000D0000000G |
0 | 0 | M25*1.5 | Y3P3000F00000007 | Y3P3000F0000000G |
0 | 20 | 0 | Y3P3000012000007 | Y3P300001200000G |
0 | 20 | 10 | Y3P3000A12000007 | Y3P3000A1200000G |
0 | 20 | 23.5 | Y3P3000D12000007 | Y3P3000D1200000G |
0 | 20 | M25*1.5 | Y3P3000F12000007 | Y3P3000F1200000G |
0 | 25 | 0 | Y3P3000012500007 | Y3P300001250000G |
0 | 25 | 10 | Y3P3000A12500007 | Y3P3000A1250000G |
0 | 25 | 23.5 | Y3P3000D12500007 | Y3P3000D1250000G |
0 | 25 | M25*1.5 | Y3P3000F12500007 | Y3P3000F1250000G |
0 | M20*1.5 | 0 | Y3P300001T000007 | Y3P300001T00000G |
0 | M20*1.5 | 10 | Y3P3000A1T000007 | Y3P3000A1T00000G |
0 | M20*1.5 | 23.5 | Y3P3000D1T000007 | Y3P3000D1T00000G |
0 | M20*1.5 | M25*1.5 | Y3P3000F1T000007 | Y3P3000F1T00000G |
0 | M25*1.5 | 0 | Y3P300001T500007 | Y3P300001T50000G |
0 | M25*1.5 | 10 | Y3P3000A1T500007 | Y3P3000A1T50000G |
0 | M25*1.5 | 23.5 | Y3P3000D1T500007 | Y3P3000D1T50000G |
0 | M25*1.5 | M25*1.5 | Y3P3000F1T500007 | Y3P3000F1T50000G |
45 | 0 | 0 | Y3P3450000000007 | Y3P345000000000G |
45 | 0 | 10 | Y3P3450A00000007 | Y3P3450A0000000G |
45 | 0 | 23.5 | Y3P3450D00000007 | Y3P3450D0000000G |
45 | 0 | M25*1.5 | Y3P3450F00000007 | Y3P3450F0000000G |
45 | 20 | 0 | Y3P3450012000007 | Y3P345001200000G |
45 | 20 | 10 | Y3P3450A12000007 | Y3P3450A1200000G |
45 | 20 | 23.5 | Y3P3450D12000007 | Y3P3450D1200000G |
45 | 20 | M25*1.5 | Y3P3450F12000007 | Y3P3450F1200000G |
45 | 25 | 0 | Y3P3450012500007 | Y3P345001250000G |
45 | 25 | 10 | Y3P3450A12500007 | Y3P3450A1250000G |
45 | 25 | 23.5 | Y3P3450D12500007 | Y3P3450D1250000G |
45 | 25 | M25*1.5 | Y3P3450F12500007 | Y3P3450F1250000G |
45 | M20*1.5 | 0 | Y3P345001T000007 | Y3P345001T00000G |
45 | M20*1.5 | 10 | Y3P3450A1T000007 | Y3P3450A1T00000G |
45 | M20*1.5 | 23.5 | Y3P3450D1T000007 | Y3P3450D1T00000G |
45 | M20*1.5 | M25*1.5 | Y3P3450F1T000007 | Y3P3450F1T00000G |
45 | M25*1.5 | 0 | Y3P345001T500007 | Y3P345001T50000G |
45 | M25*1.5 | 10 | Y3P3450A1T500007 | Y3P3450A1T50000G |
45 | M25*1.5 | 23.5 | Y3P3450D1T500007 | Y3P3450D1T50000G |
45 | M25*1.5 | M25*1.5 | Y3P3450F1T500007 | Y3P3450F1T50000G |
50 | 0 | 0 | Y3P3500000000007 | Y3P350000000000G |
50 | 0 | 10 | Y3P3500A00000007 | Y3P3500A0000000G |
50 | 0 | 23.5 | Y3P3500D00000007 | Y3P3500D0000000G |
50 | 0 | M25*1.5 | Y3P3500F00000007 | Y3P3500F0000000G |
50 | 20 | 0 | Y3P3500012000007 | Y3P350001200000G |
50 | 20 | 10 | Y3P3500A12000007 | Y3P3500A1200000G |
50 | 20 | 23.5 | Y3P3500D12000007 | Y3P3500D1200000G |
50 | 20 | M25*1.5 | Y3P3500F12000007 | Y3P3500F1200000G |
50 | 25 | 0 | Y3P3500012500007 | Y3P350001250000G |
50 | 25 | 10 | Y3P3500A12500007 | Y3P3500A1250000G |
50 | 25 | 23.5 | Y3P3500D12500007 | Y3P3500D1250000G |
50 | 25 | M25*1.5 | Y3P3500F12500007 | Y3P3500F1250000G |
50 | M20*1.5 | 0 | Y3P350001T000007 | Y3P350001T00000G |
50 | M20*1.5 | 10 | Y3P3500A1T000007 | Y3P3500A1T00000G |
50 | M20*1.5 | 23.5 | Y3P3500D1T000007 | Y3P3500D1T00000G |
50 | M20*1.5 | M25*1.5 | Y3P3500F1T000007 | Y3P3500F1T00000G |
50 | M25*1.5 | 0 | Y3P350001T500007 | Y3P350001T50000G |
50 | M25*1.5 | 10 | Y3P3500A1T500007 | Y3P3500A1T50000G |
50 | M25*1.5 | 23.5 | Y3P3500D1T500007 | Y3P3500D1T50000G |
50 | M25*1.5 | M25*1.5 | Y3P3500F1T500007 | Y3P3500F1T50000G |
60 | 0 | 0 | Y3P3600000000007 | Y3P360000000000G |
60 | 0 | 10 | Y3P3600A00000007 | Y3P3600A0000000G |
60 | 0 | 23.5 | Y3P3600D00000007 | Y3P3600D0000000G |
60 | 0 | M25*1.5 | Y3P3600F00000007 | Y3P3600F0000000G |
60 | 20 | 0 | Y3P3600012000007 | Y3P360001200000G |
60 | 20 | 10 | Y3P3600A12000007 | Y3P3600A1200000G |
60 | 20 | 23.5 | Y3P3600D12000007 | Y3P3600D1200000G |
60 | 20 | M25*1.5 | Y3P3600F12000007 | Y3P3600F1200000G |
60 | 25 | 0 | Y3P3600012500007 | Y3P360001250000G |
60 | 25 | 10 | Y3P3600A12500007 | Y3P3600A1250000G |
60 | 25 | 23.5 | Y3P3600D12500007 | Y3P3600D1250000G |
60 | 25 | M25*1.5 | Y3P3600F12500007 | Y3P3600F1250000G |
60 | M20*1.5 | 0 | Y3P360001T000007 | Y3P360001T00000G |
60 | M20*1.5 | 10 | Y3P3600A1T000007 | Y3P3600A1T00000G |
60 | M20*1.5 | 23.5 | Y3P3600D1T000007 | Y3P3600D1T00000G |
60 | M20*1.5 | M25*1.5 | Y3P3600F1T000007 | Y3P3600F1T00000G |
60 | M25*1.5 | 0 | Y3P360001T500007 | Y3P360001T50000G |
60 | M25*1.5 | 10 | Y3P3600A1T500007 | Y3P3600A1T50000G |
60 | M25*1.5 | 23.5 | Y3P3600D1T500007 | Y3P3600D1T50000G |
60 | M25*1.5 | M25*1.5 | Y3P3600F1T500007 | Y3P3600F1T50000G |
M45*2 | 0 | 0 | Y3P3M45000000007 | Y3P3M4500000000G |
M45*2 | 0 | 10 | Y3P3M45A00000007 | Y3P3M45A0000000G |
M45*2 | 0 | 23.5 | Y3P3M45D00000007 | Y3P3M45D0000000G |
M45*2 | 0 | M25*1.5 | Y3P3M45F00000007 | Y3P3M45F0000000G |
M45*2 | 20 | 0 | Y3P3M45012000007 | Y3P3M4501200000G |
M45*2 | 20 | 10 | Y3P3M45A12000007 | Y3P3M45A1200000G |
M45*2 | 20 | 23.5 | Y3P3M45D12000007 | Y3P3M45D1200000G |
M45*2 | 20 | M25*1.5 | Y3P3M45F12000007 | Y3P3M45F1200000G |
M45*2 | 25 | 0 | Y3P3M45012500007 | Y3P3M4501250000G |
M45*2 | 25 | 10 | Y3P3M45A12500007 | Y3P3M45A1250000G |
M45*2 | 25 | 23.5 | Y3P3M45D12500007 | Y3P3M45D1250000G |
M45*2 | 25 | M25*1.5 | Y3P3M45F12500007 | Y3P3M45F1250000G |
M45*2 | M20*1.5 | 0 | Y3P3M4501T000007 | Y3P3M4501T00000G |
M45*2 | M20*1.5 | 10 | Y3P3M45A1T000007 | Y3P3M45A1T00000G |
M45*2 | M20*1.5 | 23.5 | Y3P3M45D1T000007 | Y3P3M45D1T00000G |
M45*2 | M20*1.5 | M25*1.5 | Y3P3M45F1T000007 | Y3P3M45F1T00000G |
M45*2 | M25*1.5 | 0 | Y3P3M4501T500007 | Y3P3M4501T50000G |
M45*2 | M25*1.5 | 10 | Y3P3M45A1T500007 | Y3P3M45A1T50000G |
M45*2 | M25*1.5 | 23.5 | Y3P3M45D1T500007 | Y3P3M45D1T50000G |
M45*2 | M25*1.5 | M25*1.5 | Y3P3M45F1T500007 | Y3P3M45F1T50000G |
1½”BSPP | 0 | 0 | Y3P3BA2000000007 | Y3P3BA200000000G |
1½”BSPP | 0 | 10 | Y3P3BA2A00000007 | Y3P3BA2A0000000G |
1½”BSPP | 0 | 23.5 | Y3P3BA2D00000007 | Y3P3BA2D0000000G |
1½”BSPP | 0 | M25*1.5 | Y3P3BA2F00000007 | Y3P3BA2F0000000G |
1½”BSPP | 20 | 0 | Y3P3BA2012000007 | Y3P3BA201200000G |
1½”BSPP | 20 | 10 | Y3P3BA2A12000007 | Y3P3BA2A1200000G |
1½”BSPP | 20 | 23.5 | Y3P3BA2D12000007 | Y3P3BA2D1200000G |
1½”BSPP | 20 | M25*1.5 | Y3P3BA2F12000007 | Y3P3BA2F1200000G |
1½”BSPP | 25 | 0 | Y3P3BA2012500007 | Y3P3BA201250000G |
1½”BSPP | 25 | 10 | Y3P3BA2A12500007 | Y3P3BA2A1250000G |
1½”BSPP | 25 | 23.5 | Y3P3BA2D12500007 | Y3P3BA2D1250000G |
1½”BSPP | 25 | M25*1.5 | Y3P3BA2F12500007 | Y3P3BA2F1250000G |
1½”BSPP | M20*1.5 | 0 | Y3P3BA201T000007 | Y3P3BA201T00000G |
1½”BSPP | M20*1.5 | 10 | Y3P3BA2A1T000007 | Y3P3BA2A1T00000G |
1½”BSPP | M20*1.5 | 23.5 | Y3P3BA2D1T000007 | Y3P3BA2D1T00000G |
1½”BSPP | M20*1.5 | M25*1.5 | Y3P3BA2F1T000007 | Y3P3BA2F1T00000G |
1½”BSPP | M25*1.5 | 0 | Y3P3BA201T500007 | Y3P3BA201T50000G |
1½”BSPP | M25*1.5 | 10 | Y3P3BA2A1T500007 | Y3P3BA2A1T50000G |
1½”BSPP | M25*1.5 | 23.5 | Y3P3BA2D1T500007 | Y3P3BA2D1T50000G |
1½”BSPP | M25*1.5 | M25*1.5 | Y3P3BA2F1T500007 | Y3P3BA2F1T50000G |
2″BSPP | 0 | 0 | Y3P3BB2000000007 | Y3P3BB200000000G |
2″BSPP | 0 | 10 | Y3P3BB2A00000007 | Y3P3BB2A0000000G |
2″BSPP | 0 | 23.5 | Y3P3BB2D00000007 | Y3P3BB2D0000000G |
2″BSPP | 0 | M25*1.5 | Y3P3BB2F00000007 | Y3P3BB2F0000000G |
2″BSPP | 20 | 0 | Y3P3BB2012000007 | Y3P3BB201200000G |
2″BSPP | 20 | 10 | Y3P3BB2A12000007 | Y3P3BB2A1200000G |
2″BSPP | 20 | 23.5 | Y3P3BB2D12000007 | Y3P3BB2D1200000G |
2″BSPP | 20 | M25*1.5 | Y3P3BB2F12000007 | Y3P3BB2F1200000G |
2″BSPP | 25 | 0 | Y3P3BB2012500007 | Y3P3BB201250000G |
2″BSPP | 25 | 10 | Y3P3BB2A12500007 | Y3P3BB2A1250000G |
2″BSPP | 25 | 23.5 | Y3P3BB2D12500007 | Y3P3BB2D1250000G |
2″BSPP | 25 | M25*1.5 | Y3P3BB2F12500007 | Y3P3BB2F1250000G |
2″BSPP | M20*1.5 | 0 | Y3P3BB201T000007 | Y3P3BB201T00000G |
2″BSPP | M20*1.5 | 10 | Y3P3BB2A1T000007 | Y3P3BB2A1T00000G |
2″BSPP | M20*1.5 | 23.5 | Y3P3BB2D1T000007 | Y3P3BB2D1T00000G |
2″BSPP | M20*1.5 | M25*1.5 | Y3P3BB2F1T000007 | Y3P3BB2F1T00000G |
2″BSPP | M25*1.5 | 0 | Y3P3BB201T500007 | Y3P3BB201T50000G |
2″BSPP | M25*1.5 | 10 | Y3P3BB2A1T500007 | Y3P3BB2A1T50000G |
2″BSPP | M25*1.5 | 23.5 | Y3P3BB2D1T500007 | Y3P3BB2D1T50000G |
2″BSPP | M25*1.5 | M25*1.5 | Y3P3BB2F1T500007 | Y3P3BB2F1T50000G |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
Téléchargements
