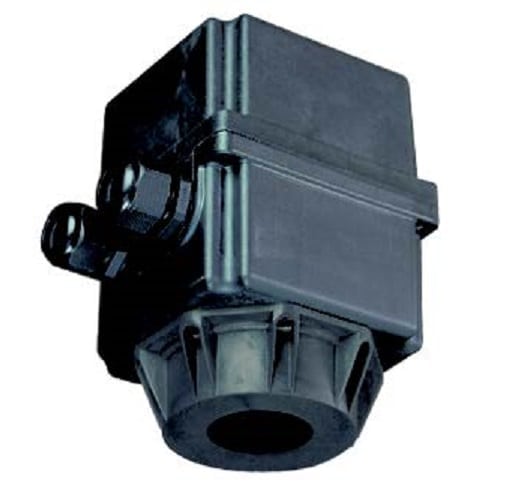

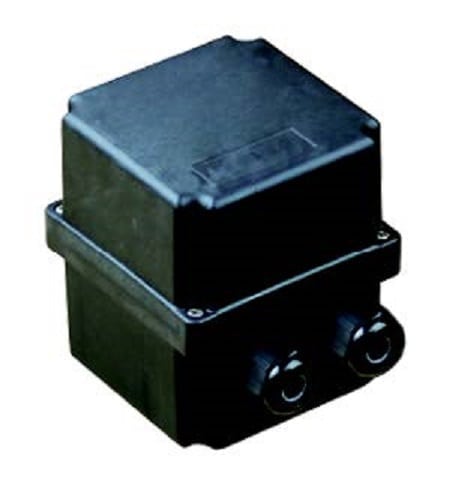

Grand boitier de thermoplongeur avec extension, Y3M1

– Peut recevoir des raccords 1″1/4, 1″1/2 et M45x2, 2″, 2″1/2, M77x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut recevoir un ou plusieurs opercules étanche souples ou vissés sur le couvercle, permettant d’accéder à un réglage interne
– Le couvercle peut aussi recevoir des perçages multiples pour lampes témoins, interrupteurs etc

Dimensions	130 × 130 × 190 mm
Indice de protection IP	IP69K
Matière du boitier	PA66
Volume (cm³)	2836

Réf. : Y3M1 Catégories : Boitiers de thermoplongeur, Boitiers plastique Étiquettes : PA66, IP69K, IK10, thermoplongeur

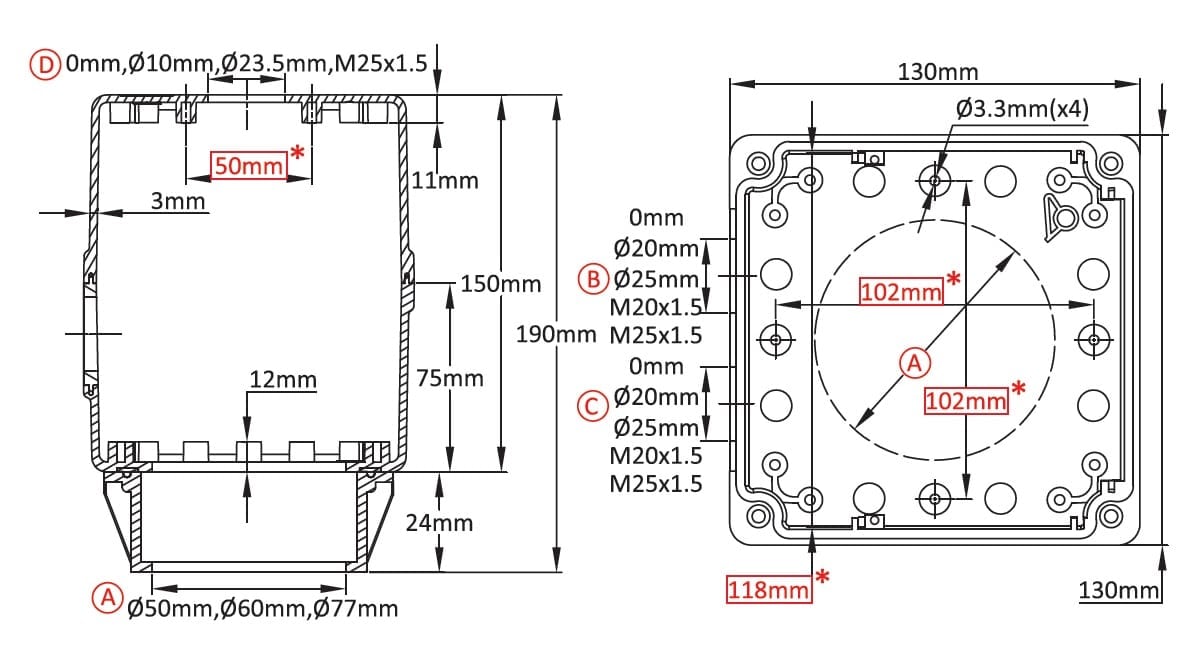

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Grand boitier de thermoplongeur avec extension
– Peut recevoir des raccords 1″1/4, 1″1/2 et M45x2, 2″, 2″1/2, M77x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut recevoir un ou plusieurs opercules étanche souples ou vissés sur le couvercle, permettant d’accéder à un réglage interne
– Le couvercle peut aussi recevoir des perçages multiples pour lampes témoins, interrupteurs etc
– Peut recevoir un ou deux contacteurs de puissance sur rail Din interne
– Comporte des bossages et des glissières pour circuits imprimés.
– Bornier interne amovible en option (jusqu’à 12 voies et 2,5, 6 et 10mm²)
– Plusieurs modèles de platine porte presse-étoupe mobile, avec nombreuses possibilités, y compris pour câbles méplats, de 1 à 4 sorties, jusqu’à M25

Dimensions: 130 x 130 x 190 mm

Volume: 2836 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10

Références principales

Afficher les références

A (mm)	B (mm)	C (mm)	D (mm)	References
50	0	0	0	Y3M150000000000T
50	0	0	10	Y3M1500A0000000T
50	0	0	23.5	Y3M1500D0000000T
50	0	0	M25×1.5	Y3M1500F0000000T
50	0	20	0	Y3M150001200000T
50	0	20	10	Y3M1500A1200000T
50	0	20	23.5	Y3M1500D1200000T
50	0	20	M25×1.5	Y3M1500F1200000T
50	0	25	0	Y3M150001250000T
50	0	25	10	Y3M1500A1250000T
50	0	25	23.5	Y3M1500D1250000T
50	0	25	M25×1.5	Y3M1500F1250000T
50	0	M20×1.5	0	Y3M150001T00000T
50	0	M20×1.5	10	Y3M1500A1T00000T
50	0	M20×1.5	23.5	Y3M1500D1T00000T
50	0	M20×1.5	M25×1.5	Y3M1500F1T00000T
50	0	M25×1.5	0	Y3M150001T50000T
50	0	M25×1.5	10	Y3M1500A1T50000T
50	0	M25×1.5	23.5	Y3M1500D1T50000T
50	0	M25×1.5	M25×1.5	Y3M1500F1T50000T
50	20	20	0	Y3M150002200000T
50	20	20	10	Y3M1500A2200000T
50	20	20	23.5	Y3M1500D2200000T
50	20	20	M25×1.5	Y3M1500F2200000T
50	25	25	0	Y3M150002250000T
50	25	25	10	Y3M1500A2250000T
50	25	25	23.5	Y3M1500D2250000T
50	25	25	M25×1.5	Y3M1500F2250000T
50	M20×1.5	M20×1.5	0	Y3M150002T00000T
50	M20×1.5	M20×1.5	10	Y3M1500A2T00000T
50	M20×1.5	M20×1.5	23.5	Y3M1500D2T00000T
50	M20×1.5	M20×1.5	M25×1.5	Y3M1500F2T00000T
50	M25×1.5	M25×1.5	0	Y3M150002T50000T
50	M25×1.5	M25×1.5	10	Y3M1500A2T50000T
50	M25×1.5	M25×1.5	23.5	Y3M1500D2T50000T
50	M25×1.5	M25×1.5	M25×1.5	Y3M1500F2T50000T
60	0	0	0	Y3M160000000000T
60	0	0	10	Y3M1600A0000000T
60	0	0	23.5	Y3M1600D0000000T
60	0	0	M25×1.5	Y3M1600F0000000T
60	0	20	0	Y3M160001200000T
60	0	20	10	Y3M1600A1200000T
60	0	20	23.5	Y3M1600D1200000T
60	0	20	M25×1.5	Y3M1600F1200000T
60	0	25	0	Y3M160001250000T
60	0	25	10	Y3M1600A1250000T
60	0	25	23.5	Y3M1600D1250000T
60	0	25	M25×1.5	Y3M1600F1250000T
60	0	M20×1.5	0	Y3M160001T00000T
60	0	M20×1.5	10	Y3M1600A1T00000T
60	0	M20×1.5	23.5	Y3M1600D1T00000T
60	0	M20×1.5	M25×1.5	Y3M1600F1T00000T
60	0	M25×1.5	0	Y3M160001T50000T
60	0	M25×1.5	10	Y3M1600A1T50000T
60	0	M25×1.5	23.5	Y3M1600D1T50000T
60	0	M25×1.5	M25×1.5	Y3M1600F1T50000T
60	20	20	0	Y3M160002200000T
60	20	20	10	Y3M1600A2200000T
60	20	20	23.5	Y3M1600D2200000T
60	20	20	M25×1.5	Y3M1600F2200000T
60	25	25	0	Y3M160002250000T
60	25	25	10	Y3M1600A2250000T
60	25	25	23.5	Y3M1600D2250000T
60	25	25	M25×1.5	Y3M1600F2250000T
60	M20×1.5	M20×1.5	0	Y3M160002T00000T
60	M20×1.5	M20×1.5	10	Y3M1600A2T00000T
60	M20×1.5	M20×1.5	23.5	Y3M1600D2T00000T
60	M20×1.5	M20×1.5	M25×1.5	Y3M1600F2T00000T
60	M25×1.5	M25×1.5	0	Y3M160002T50000T
60	M25×1.5	M25×1.5	10	Y3M1600A2T50000T
60	M25×1.5	M25×1.5	23.5	Y3M1600D2T50000T
60	M25×1.5	M25×1.5	M25×1.5	Y3M1600F2T50000T
77	0	0	0	Y3M177000000000T
77	0	0	10	Y3M1770A0000000T
77	0	0	23.5	Y3M1770D0000000T
77	0	0	M25×1.5	Y3M1770F0000000T
77	0	20	0	Y3M177001200000T
77	0	20	10	Y3M1770A1200000T
77	0	20	23.5	Y3M1770D1200000T
77	0	20	M25×1.5	Y3M1770F1200000T
77	0	25	0	Y3M177001250000T
77	0	25	10	Y3M1770A1250000T
77	0	25	23.5	Y3M1770D1250000T
77	0	25	M25×1.5	Y3M1770F1250000T
77	0	M20×1.5	0	Y3M177001T00000T
77	0	M20×1.5	10	Y3M1770A1T00000T
77	0	M20×1.5	23.5	Y3M1770D1T00000T
77	0	M20×1.5	M25×1.5	Y3M1770F1T00000T
77	0	M25×1.5	0	Y3M177001T50000T
77	0	M25×1.5	10	Y3M1770A1T50000T
77	0	M25×1.5	23.5	Y3M1770D1T50000T
77	0	M25×1.5	M25×1.5	Y3M1770F1T50000T
77	20	20	0	Y3M177002200000T
77	20	20	10	Y3M1770A2200000T
77	20	20	23.5	Y3M1770D2200000T
77	20	20	M25×1.5	Y3M1770F2200000T
77	25	25	0	Y3M177002250000T
77	25	25	10	Y3M1770A2250000T
77	25	25	23.5	Y3M1770D2250000T
77	25	25	M25×1.5	Y3M1770F2250000T
77	M20×1.5	M20×1.5	0	Y3M177002T00000T
77	M20×1.5	M20×1.5	10	Y3M1770A2T00000T
77	M20×1.5	M20×1.5	23.5	Y3M1770D2T00000T
77	M20×1.5	M20×1.5	M25×1.5	Y3M1770F2T00000T
77	M25×1.5	M25×1.5	0	Y3M177002T50000T
77	M25×1.5	M25×1.5	10	Y3M1770A2T50000T
77	M25×1.5	M25×1.5	23.5	Y3M1770D2T50000T
77	M25×1.5	M25×1.5	M25×1.5	Y3M1770F2T50000T

Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
