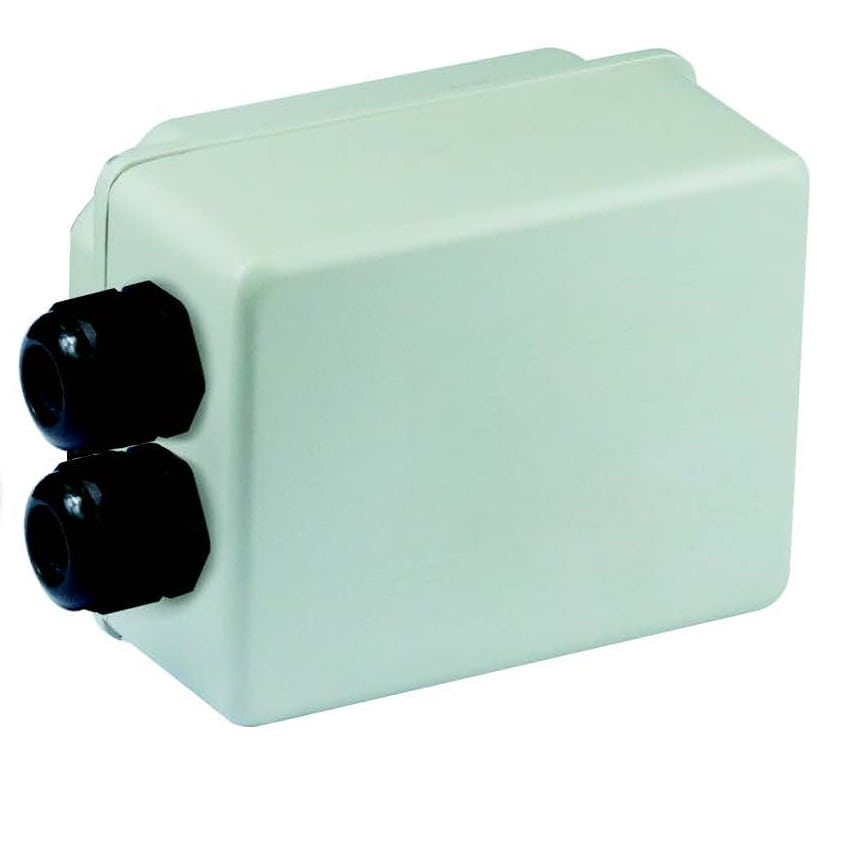

Boitier grande taille pour thermoplongeur, éléments blindés à ailettes ou instrumentation, Y3P5

– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2, 2″, 2″1/2 et M77x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes
– Peut recevoir des pattes de fixation murales en acier inoxydable
– Sortie par un, deux ou trois presseétoupe M20 ou M25

Dimensions	92 × 124 × 159 mm
Indice de protection IP	IP69K
Indice de protection mécanique	IK10
Matière du boitier	Aluminium
Volume (cm³)	1790

Réf. : Y3P5 Catégories : Boitiers pour aérotherme et ventilation, Boitiers pour résistance à aillettes, Boitiers de thermoplongeur, Boitiers métalliques Étiquettes : thermoplongeur, IP69K, IK10

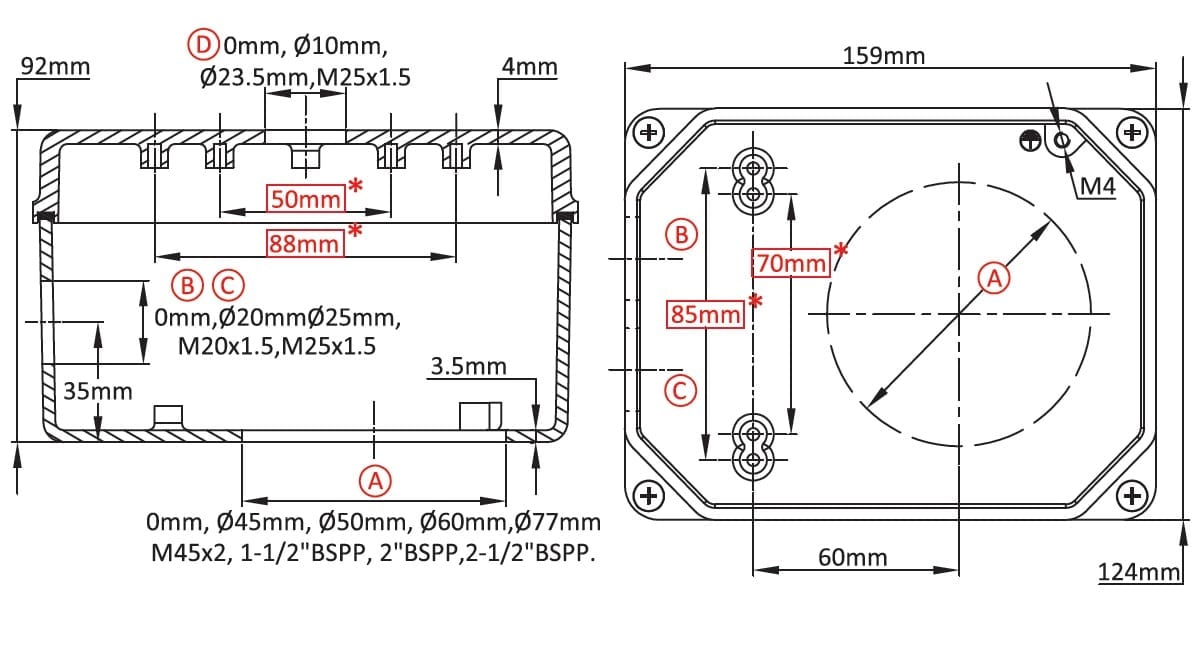

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier grande taille pour thermoplongeur, éléments blindés à ailettes ou instrumentation
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2, 2″, 2″1/2 et M77x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes
– Peut recevoir des pattes de fixation murales en acier inoxydable
– Sortie par un, deux ou trois presseétoupe M20 ou M25

Dimensions: 92 x 124 x 159 mm

Volume: 1790 cm³

Matière: Aluminium

Indice de protection: IP69K

Indice de résistance mécanique: IK10

Références principales

Afficher les références

A (mm)	B (mm)	C (mm)	D (mm)	Non peint	Peint
0	M25*1.5	M25*1.5	10	Y3P5000A2T500007	Y3P5000A2T50000G
0	M25*1.5	M25*1.5	23.5	Y3P5000D2T500007	Y3P5000D2T50000G
0	M25*1.5	M25*1.5	M25*1.5	Y3P5000F2T500007	Y3P5000F2T50000G
45	0	0	0	Y3P5450000000007	Y3P545000000000G
45	0	0	10	Y3P5450A00000007	Y3P5450A0000000G
45	0	0	23.5	Y3P5450D00000007	Y3P5450D0000000G
45	0	0	M25*1.5	Y3P5450F00000007	Y3P5450F0000000G
45	20	20	0	Y3P5450022000007	Y3P545002200000G
45	20	20	10	Y3P5450A22000007	Y3P5450A2200000G
45	20	20	23.5	Y3P5450D22000007	Y3P5450D2200000G
45	20	20	M25*1.5	Y3P5450F22000007	Y3P5450F2200000G
45	25	25	0	Y3P5450022500007	Y3P545002250000G
45	25	25	10	Y3P5450A22500007	Y3P5450A2250000G
45	25	25	23.5	Y3P5450D22500007	Y3P5450D2250000G
45	25	25	M25*1.5	Y3P5450F22500007	Y3P5450F2250000G
45	M20*1.5	M20*1.5	0	Y3P545002T000007	Y3P545002T00000G
45	M20*1.5	M20*1.5	10	Y3P5450A2T000007	Y3P5450A2T00000G
M45*2	20	20	M25*1.5	Y3P5M45F22000007	Y3P5M45F2200000G
M45*2	25	25	0	Y3P5M45022500007	Y3P5M4502250000G
M45*2	25	25	10	Y3P5M45A22500007	Y3P5M45A2250000G
M45*2	25	25	23.5	Y3P5M45D22500007	Y3P5M45D2250000G
M45*2	25	25	M25*1.5	Y3P5M45F22500007	Y3P5M45F2250000G
M45*2	M20*1.5	M20*1.5	0	Y3P5M4502T000007	Y3P5M4502T00000G
M45*2	M20*1.5	M20*1.5	10	Y3P5M45A2T000007	Y3P5M45A2T00000G
M45*2	M20*1.5	M20*1.5	23.5	Y3P5M45D2T000007	Y3P5M45D2T00000G
M45*2	M20*1.5	M20*1.5	M25*1.5	Y3P5M45F2T000007	Y3P5M45F2T00000G
M45*2	M25*1.5	M25*1.5	0	Y3P5M4502T500007	Y3P5M4502T50000G
M45*2	M25*1.5	M25*1.5	10	Y3P5M45A2T500007	Y3P5M45A2T50000G
M45*2	M25*1.5	M25*1.5	23.5	Y3P5M45D2T500007	Y3P5M45D2T50000G
M45*2	M25*1.5	M25*1.5	M25*1.5	Y3P5M45F2T500007	Y3P5M45F2T50000G
1½”BSPP	0	0	0	Y3P5BA2000000007	Y3P5BA200000000G
1½”BSPP	0	0	10	Y3P5BA2A00000007	Y3P5BA2A0000000G
1½”BSPP	0	0	23.5	Y3P5BA2D00000007	Y3P5BA2D0000000G
1½”BSPP	0	0	M25*1.5	Y3P5BA2F00000007	Y3P5BA2F0000000G
1½”BSPP	20	20	0	Y3P5BA2022000007	Y3P5BA202200000G
1½”BSPP	20	20	10	Y3P5BA2A22000007	Y3P5BA2A2200000G
1½”BSPP	20	20	23.5	Y3P5BA2D22000007	Y3P5BA2D2200000G
1½”BSPP	20	20	M25*1.5	Y3P5BA2F22000007	Y3P5BA2F2200000G
1½”BSPP	25	25	0	Y3P5BA2022500007	Y3P5BA202250000G
1½”BSPP	25	25	10	Y3P5BA2A22500007	Y3P5BA2A2250000G
1½”BSPP	25	25	23.5	Y3P5BA2D22500007	Y3P5BA2D2250000G
1½”BSPP	25	25	M25*1.5	Y3P5BA2F22500007	Y3P5BA2F2250000G
1½”BSPP	M20*1.5	M20*1.5	0	Y3P5BA202T000007	Y3P5BA202T00000G
1½”BSPP	M20*1.5	M20*1.5	10	Y3P5BA2A2T000007	Y3P5BA2A2T00000G
1½”BSPP	M20*1.5	M20*1.5	23.5	Y3P5BA2D2T000007	Y3P5BA2D2T00000G
1½”BSPP	M20*1.5	M20*1.5	M25*1.5	Y3P5BA2F2T000007	Y3P5BA2F2T00000G
1½”BSPP	M25*1.5	M25*1.5	0	Y3P5BA202T500007	Y3P5BA202T50000G
1½”BSPP	M25*1.5	M25*1.5	10	Y3P5BA2A2T500007	Y3P5BA2A2T50000G
1½”BSPP	M25*1.5	M25*1.5	23.5	Y3P5BA2D2T500007	Y3P5BA2D2T50000G
1½”BSPP	M25*1.5	M25*1.5	M25*1.5	Y3P5BA2F2T500007	Y3P5BA2F2T50000G
2″BSPP	0	0	0	Y3P5BB2000000007	Y3P5BB200000000G
2″BSPP	0	0	10	Y3P5BB2A00000007	Y3P5BB2A0000000G
2″BSPP	0	0	23.5	Y3P5BB2D00000007	Y3P5BB2D0000000G
2″BSPP	0	0	M25*1.5	Y3P5BB2F00000007	Y3P5BB2F0000000G
2″BSPP	20	20	0	Y3P5BB2022000007	Y3P5BB202200000G
2″BSPP	20	20	10	Y3P5BB2A22000007	Y3P5BB2A2200000G
2″BSPP	20	20	23.5	Y3P5BB2D22000007	Y3P5BB2D2200000G
2″BSPP	20	20	M25*1.5	Y3P5BB2F22000007	Y3P5BB2F2200000G
2″BSPP	25	25	0	Y3P5BB2022500007	Y3P5BB202250000G
2″BSPP	25	25	10	Y3P5BB2A22500007	Y3P5BB2A2250000G
2″BSPP	25	25	23.5	Y3P5BB2D22500007	Y3P5BB2D2250000G
2″BSPP	25	25	M25*1.5	Y3P5BB2F22500007	Y3P5BB2F2250000G
2″BSPP	M20*1.5	M20*1.5	0	Y3P5BB202T000007	Y3P5BB202T00000G
2″BSPP	M20*1.5	M20*1.5	10	Y3P5BB2A2T000007	Y3P5BB2A2T00000G
2″BSPP	M20*1.5	M20*1.5	23.5	Y3P5BB2D2T000007	Y3P5BB2D2T00000G
2″BSPP	M20*1.5	M20*1.5	M25*1.5	Y3P5BB2F2T000007	Y3P5BB2F2T00000G
2″BSPP	M25*1.5	M25*1.5	0	Y3P5BB202T500007	Y3P5BB202T50000G
2″BSPP	M25*1.5	M25*1.5	10	Y3P5BB2A2T500007	Y3P5BB2A2T50000G
2″BSPP	M25*1.5	M25*1.5	23.5	Y3P5BB2D2T500007	Y3P5BB2D2T50000G
2″BSPP	M25*1.5	M25*1.5	M25*1.5	Y3P5BB2F2T500007	Y3P5BB2F2T50000G
2½”BSPP	0	0	0	Y3P5BC2000000007	Y3P5BC200000000G
2½”BSPP	0	0	10	Y3P5BC2A00000007	Y3P5BC2A0000000G
2½”BSPP	0	0	23.5	Y3P5BC2D00000007	Y3P5BC2D0000000G
2½”BSPP	0	0	M25*1.5	Y3P5BC2F00000007	Y3P5BC2F0000000G
2½”BSPP	20	20	0	Y3P5BC2022000007	Y3P5BC202200000G
2½”BSPP	20	20	10	Y3P5BC2A22000007	Y3P5BC2A2200000G
2½”BSPP	20	20	23.5	Y3P5BC2D22000007	Y3P5BC2D2200000G
2½”BSPP	20	20	M25*1.5	Y3P5BC2F22000007	Y3P5BC2F2200000G
2½”BSPP	25	25	0	Y3P5BC2022500007	Y3P5BC202250000G
2½”BSPP	25	25	10	Y3P5BC2A22500007	Y3P5BC2A2250000G
2½”BSPP	25	25	23.5	Y3P5BC2D22500007	Y3P5BC2D2250000G
2½”BSPP	25	25	M25*1.5	Y3P5BC2F22500007	Y3P5BC2F2250000G
2½”BSPP	M20*1.5	M20*1.5	0	Y3P5BC202T000007	Y3P5BC202T00000G
2½”BSPP	M20*1.5	M20*1.5	10	Y3P5BC2A2T000007	Y3P5BC2A2T00000G
2½”BSPP	M20*1.5	M20*1.5	23.5	Y3P5BC2D2T000007	Y3P5BC2D2T00000G
2½”BSPP	M20*1.5	M20*1.5	M25*1.5	Y3P5BC2F2T000007	Y3P5BC2F2T00000G
2½”BSPP	M25*1.5	M25*1.5	0	Y3P5BC202T500007	Y3P5BC202T50000G
2½”BSPP	M25*1.5	M25*1.5	10	Y3P5BC2A2T500007	Y3P5BC2A2T50000G
2½”BSPP	M25*1.5	M25*1.5	23.5	Y3P5BC2D2T500007	Y3P5BC2D2T50000G
2½”BSPP	M25*1.5	M25*1.5	M25*1.5	Y3P5BC2F2T500007	Y3P5BC2F2T50000G

Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.

Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Fiche technique Y3P5

Plans

Bases pratiques associées à ce produit

Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
Guide pratique pour la sélection d’un thermoplongeur
Les courbes ci-dessous ont été obtenues par des essais réalisés dans notre laboratoire. Les courbes ont été lissées informatiquement, et sont données uniquement à titre informatif. Elles ne sont représentatives que pour les puissances indiquées.
La résistance à la corrosion de l’aluminium
Les boîtiers plastiques et leur résistance aux conditions climatiques sont traités dans le catalogue N°3. Nous traiterons donc ici de la résistance à la corrosion des boîtiers aluminium et de leurs accessoires.
Bases pratiques du chauffage de l’air
Température moyennes de surface et d'air des réchauffeurs d'air de ce catalogue
