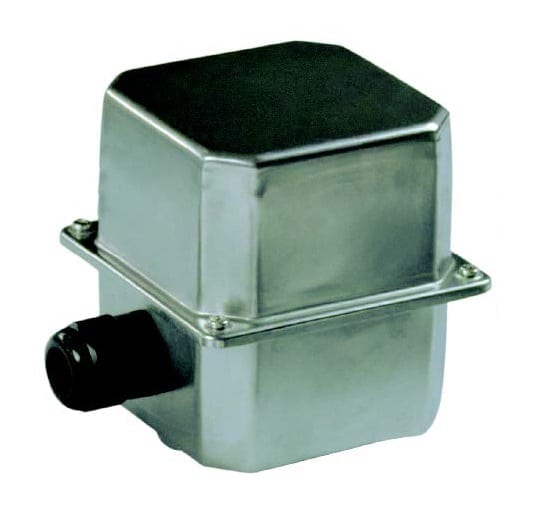

Grand boitier avec hexagone de serrage pour gros thermoplongeurs, Y3S9

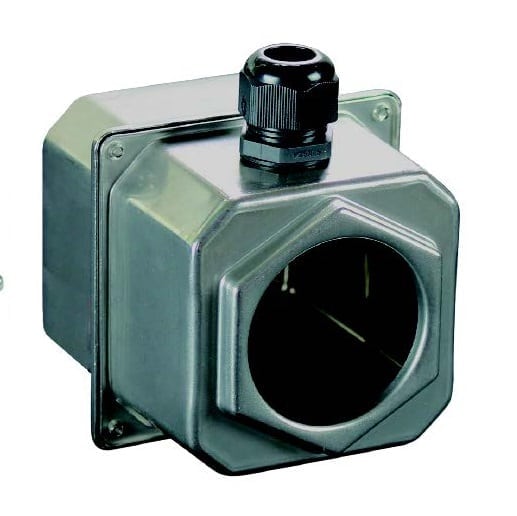

– Fond embouti avec hexagone de 85mm pour raccords en acier inoxydable, M77 ou 2″1/2 soudés TIG
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance

Dimensions 125 × 125 × 138 mm
Indice de protection IP

Indice de protection mécanique

Matière du boitier

, ,

Volume (cm³)

Réf. : Y3S9 Catégories : , Étiquettes : , , , ,

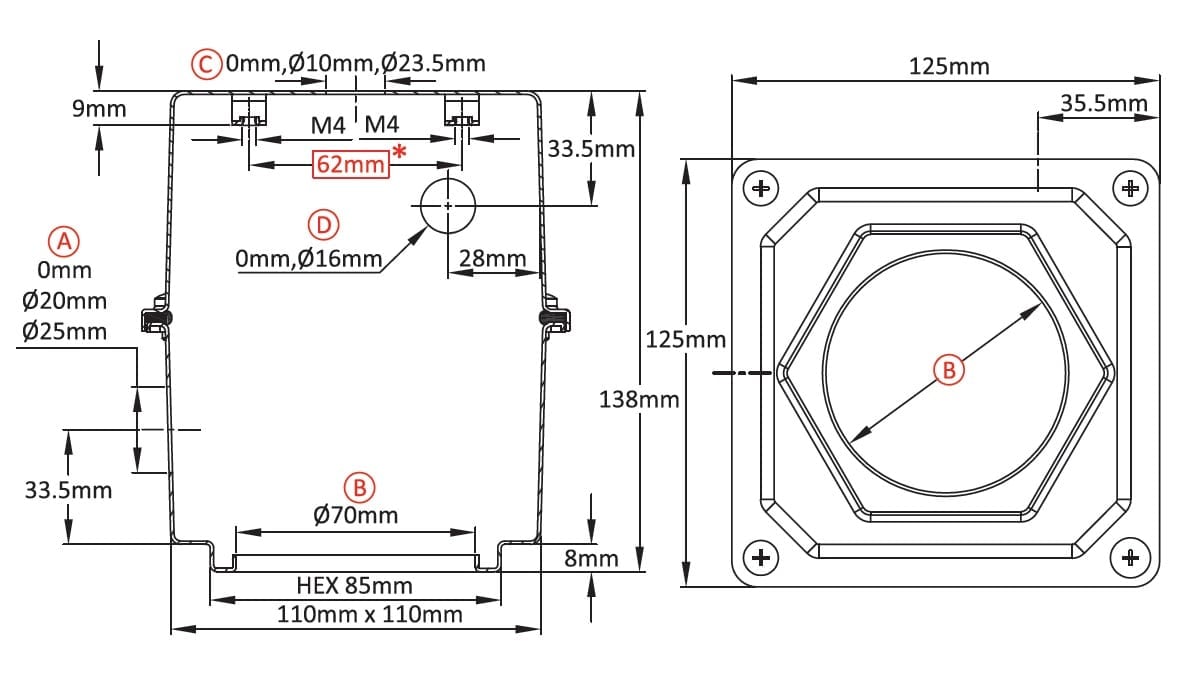

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.



Caractéristiques principales

Grand boitier avec hexagone de serrage pour gros thermoplongeurs.
– Fond embouti avec hexagone de 85mm pour raccords en acier inoxydable, M77 ou 2″1/2 soudés TIG
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance

Dimensions: 125 x 125 x 138 mm

Volume: 1551 cm³

Matière: Fond et couvercle en acier inoxydable embouti.

Indice de protection: IP69K

Indice de résistance mécanique: IK7

Visserie: Acier inoxydable.

Joint de couvercle: Silicone moulé.



Références principales

Accessoires



Contre-platine pour montage de thermostat à réglage interne

  Bouchon pour trou de réglage de thermostat interne

Bornier en PA66, à 6 pôles



Raccords laiton

 Raccord inox massif à percer

Raccord inox allégé embouti


9BBAE1000ELH008A



9BBJO1000004078A



BE6E6000000MP000

 Totalité de la gamme et références des raccords, joints et écrous: Section raccords de thermoplongeurs. Existe en non percé ou avec perçage à la demande. Références sur demande Existe en 2, 3, 4, 5, 6, 7 trous et filetage M45x2 ou 1″1/2. Références sur demande



Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Plans
