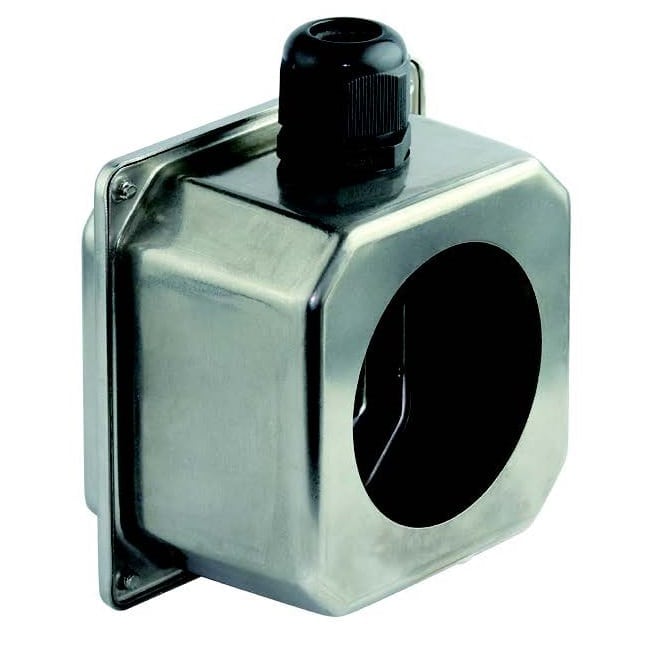

Grand boitier pour thermoplongeur ou capteur de température, couvercle plat, Y3SA

– Fond plat ou fond percé pour raccord rotatif avec bague ou avec contre écrou jusqu’à M77 ou 2″1/2
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Compatible avec raccord plastique 2″ pour réchauffeurs de piscines de spa et d’aquariums et régulation de sécurité par thermostat électronique
– Perçage en option pour lampe témoin

Dimensions 125 × 125 × 85 mm
Indice de protection IP

Indice de protection mécanique

Matière du boitier

, ,

Volume (cm³)

Réf. : Y3SA Catégories : , Étiquettes : , , , ,

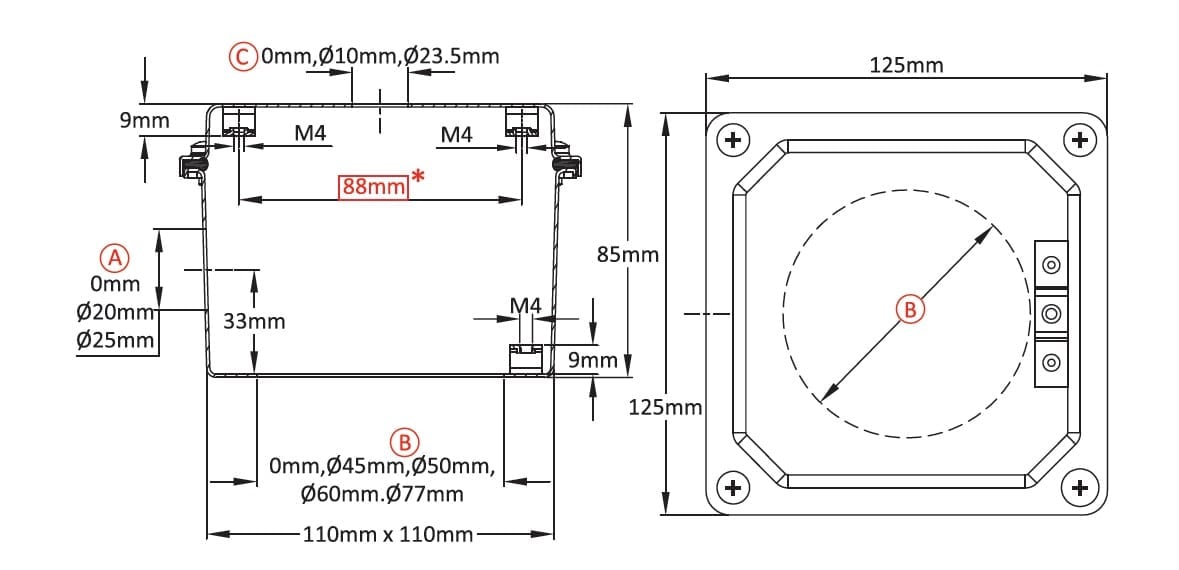

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.



Caractéristiques principales

Grand boitier pour thermoplongeur ou capteur de température, couvercle plat
– Fond plat ou fond percé pour raccord rotatif avec bague ou avec contre écrou jusqu’à M77 ou 2″1/2
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Compatible avec raccord plastique 2″ pour réchauffeurs de piscines de spa et d’aquariums et régulation de sécurité par thermostat électronique
– Perçage en option pour lampe témoin

Dimensions: 125 x 125 x 85 mm

Volume: 970 cm³

Matière: Fond et couvercle en acier inoxydable embouti.

Indice de protection: IP69K

Indice de résistance mécanique: IK7

Visserie: Acier inoxydable.

Joint de couvercle: Silicone moulé.



Références principales

Accessoires



Contre-platine pour montage de thermostat à réglage interne

  Bouchon pour trou de réglage de thermostat interne

Bornier en PA66, à 6 pôles



Raccords laiton

 Raccord inox massif à percer

Raccord inox allégé embouti


9BBAE1000ELH008A



9BBJO1000004078A



BE6E6000000MP000

 Totalité de la gamme et références des raccords, joints et écrous: Section raccords de thermoplongeurs. Existe en non percé ou avec perçage à la demande. Références sur demande Existe en 2, 3, 4, 5, 6, 7 trous et filetage M45x2 ou 1″1/2. Références sur demande



Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Plans
