Boitier moyen pour thermoplongeur avec hexagone de serrage, Y3S6

Grand boitier de thermoplongeur avec hexagone de serrage, Y3S8

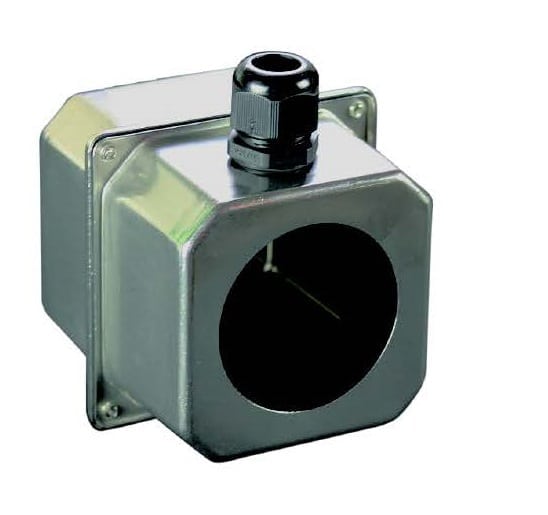

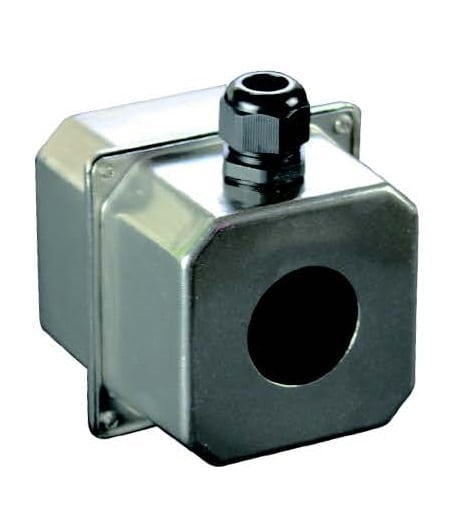

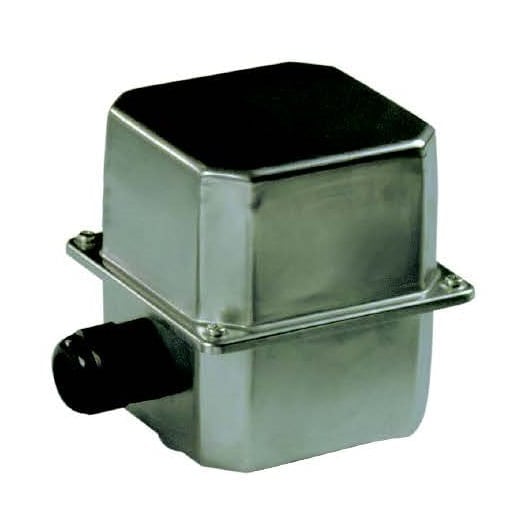

Grand boitier pour thermoplongeur ou capteur de température, Y3S7
– Fond plat ou fond percé pour raccord rotatif avec bague ou avec contre écrou jusqu’à M77 ou 2″1/2
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Compatible avec raccord plastique 2″ pour réchauffeurs de piscines de spa et d’aquariums et régulation de sécurité par thermostat électronique
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance
Dimensions | 125 × 125 × 130 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

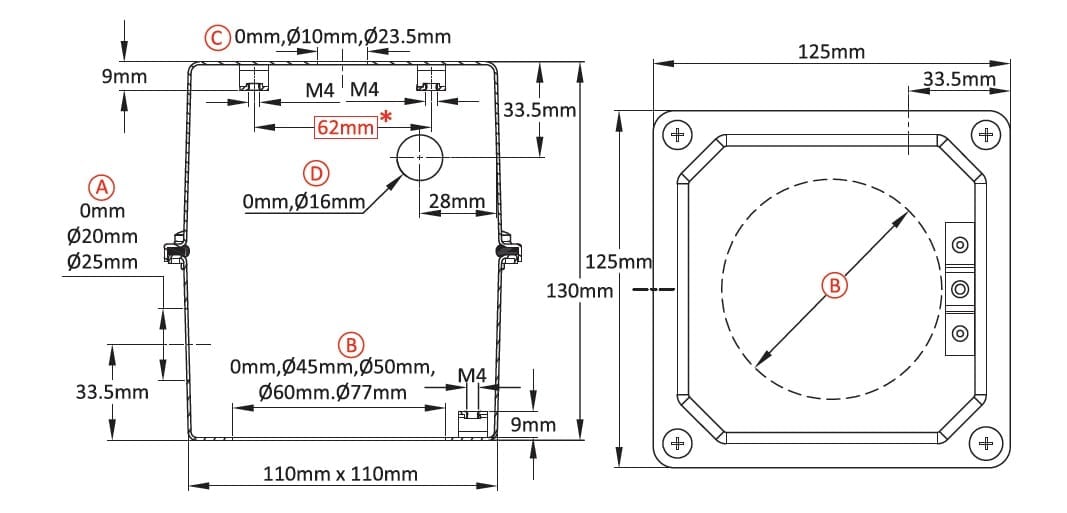

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Grand boitier pour thermoplongeur ou capteur de température
– Fond plat ou fond percé pour raccord rotatif avec bague ou avec contre écrou jusqu’à M77 ou 2″1/2
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Compatible avec raccord plastique 2″ pour réchauffeurs de piscines de spa et d’aquariums et régulation de sécurité par thermostat électronique
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance
Dimensions: 125 x 125 x 130 mm
Volume: 1505 cm³
Matière: Fond et couvercle en acier inoxydable embouti.
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Visserie: Acier inoxydable.
Joint de couvercle: Silicone moulé.
Références principales
A (mm) | B (mm) | C (mm) | D (mm) | 304 | 316 |
0 | 0 | 0 | 0 | Y3S70000000G1008 | Y3S70000000G1009 |
0 | 0 | 0 | 16 | Y3S70000116G1008 | Y3S70000116G1009 |
0 | 0 | 10 | 0 | Y3S7000A000G1008 | Y3S7000A000G1009 |
0 | 0 | 10 | 16 | Y3S7000A116G1008 | Y3S7000A116G1009 |
0 | 0 | 23.5 | 0 | Y3S7000D000G1008 | Y3S7000D000G1009 |
0 | 0 | 23.5 | 16 | Y3S7000D116G1008 | Y3S7000D116G1009 |
0 | 45 | 0 | 0 | Y3S74500000G1008 | Y3S74500000G1009 |
0 | 45 | 0 | 16 | Y3S74500116G1008 | Y3S74500116G1009 |
0 | 45 | 10 | 0 | Y3S7450A000G1008 | Y3S7450A000G1009 |
0 | 45 | 10 | 16 | Y3S7450A116G1008 | Y3S7450A116G1009 |
0 | 45 | 23.5 | 0 | Y3S7450D000G1008 | Y3S7450D000G1009 |
0 | 45 | 23.5 | 16 | Y3S7450D116G1008 | Y3S7450D116G1009 |
0 | 50 | 0 | 0 | Y3S75000000G1008 | Y3S75000000G1009 |
0 | 50 | 0 | 16 | Y3S75000116G1008 | Y3S75000116G1009 |
0 | 50 | 10 | 0 | Y3S7500A000G1008 | Y3S7500A000G1009 |
0 | 50 | 10 | 16 | Y3S7500A116G1008 | Y3S7500A116G1009 |
0 | 50 | 23.5 | 0 | Y3S7500D000G1008 | Y3S7500D000G1009 |
0 | 50 | 23.5 | 16 | Y3S7500D116G1008 | Y3S7500D116G1009 |
0 | 60 | 0 | 0 | Y3S76000000G1008 | Y3S76000000G1009 |
0 | 60 | 0 | 16 | Y3S76000116G1008 | Y3S76000116G1009 |
0 | 60 | 10 | 0 | Y3S7600A000G1008 | Y3S7600A000G1009 |
0 | 60 | 10 | 16 | Y3S7600A116G1008 | Y3S7600A116G1009 |
0 | 60 | 23.5 | 0 | Y3S7600D000G1008 | Y3S7600D000G1009 |
0 | 60 | 23.5 | 16 | Y3S7600D116G1008 | Y3S7600D116G1009 |
0 | 77 | 0 | 0 | Y3S77700000G1008 | Y3S77700000G1009 |
0 | 77 | 0 | 16 | Y3S77700116G1008 | Y3S77700116G1009 |
0 | 77 | 10 | 0 | Y3S7770A000G1008 | Y3S7770A000G1009 |
0 | 77 | 10 | 16 | Y3S7770A116G1008 | Y3S7770A116G1009 |
0 | 77 | 23.5 | 0 | Y3S7770D000G1008 | Y3S7770D000G1009 |
0 | 77 | 23.5 | 16 | Y3S7770D116G1008 | Y3S7770D116G1009 |
20 | 0 | 0 | 0 | Y3S70000120G1008 | Y3S70000120G1009 |
20 | 0 | 0 | 16 | Y3S700002C0G1008 | Y3S700002C0G1009 |
20 | 0 | 10 | 0 | Y3S7000A120G1008 | Y3S7000A120G1009 |
20 | 0 | 10 | 16 | Y3S7000A2C0G1008 | Y3S7000A2C0G1009 |
20 | 0 | 23.5 | 0 | Y3S7000D120G1008 | Y3S7000D120G1009 |
20 | 0 | 23.5 | 16 | Y3S7000D2C0G1008 | Y3S7000D2C0G1009 |
20 | 45 | 0 | 0 | Y3S74500120G1008 | Y3S74500120G1009 |
20 | 45 | 0 | 16 | Y3S745002C0G1008 | Y3S745002C0G1009 |
20 | 45 | 10 | 0 | Y3S7450A120G1008 | Y3S7450A120G1009 |
20 | 45 | 10 | 16 | Y3S7450A2C0G1008 | Y3S7450A2C0G1009 |
20 | 45 | 23.5 | 0 | Y3S7450D120G1008 | Y3S7450D120G1009 |
20 | 45 | 23.5 | 16 | Y3S7450D2C0G1008 | Y3S7450D2C0G1009 |
20 | 50 | 0 | 0 | Y3S75000120G1008 | Y3S75000120G1009 |
20 | 50 | 0 | 16 | Y3S750002C0G1008 | Y3S750002C0G1009 |
20 | 50 | 10 | 0 | Y3S7500A120G1008 | Y3S7500A120G1009 |
20 | 50 | 10 | 16 | Y3S7500A2C0G1008 | Y3S7500A2C0G1009 |
20 | 50 | 23.5 | 0 | Y3S7500D120G1008 | Y3S7500D120G1009 |
20 | 50 | 23.5 | 16 | Y3S7500D2C0G1008 | Y3S7500D2C0G1009 |
20 | 60 | 0 | 0 | Y3S76000120G1008 | Y3S76000120G1009 |
20 | 60 | 0 | 16 | Y3S760002C0G1008 | Y3S760002C0G1009 |
20 | 60 | 10 | 0 | Y3S7600A120G1008 | Y3S7600A120G1009 |
20 | 60 | 10 | 16 | Y3S7600A2C0G1008 | Y3S7600A2C0G1009 |
20 | 60 | 23.5 | 0 | Y3S7600D120G1008 | Y3S7600D120G1009 |
20 | 60 | 23.5 | 16 | Y3S7600D2C0G1008 | Y3S7600D2C0G1009 |
20 | 77 | 0 | 0 | Y3S77700120G1008 | Y3S77700120G1009 |
20 | 77 | 0 | 16 | Y3S777002C0G1008 | Y3S777002C0G1009 |
20 | 77 | 10 | 0 | Y3S7770A120G1008 | Y3S7770A120G1009 |
20 | 77 | 10 | 16 | Y3S7770A2C0G1008 | Y3S7770A2C0G1009 |
20 | 77 | 23.5 | 0 | Y3S7770D120G1008 | Y3S7770D120G1009 |
20 | 77 | 23.5 | 16 | Y3S7770D2C0G1008 | Y3S7770D2C0G1009 |
25 | 0 | 0 | 0 | Y3S70000125G1008 | Y3S70000125G1009 |
25 | 0 | 0 | 16 | Y3S700002C5G1008 | Y3S700002C5G1009 |
25 | 0 | 10 | 0 | Y3S7000A125G1008 | Y3S7000A125G1009 |
25 | 0 | 10 | 16 | Y3S7000A2C5G1008 | Y3S7000A2C5G1009 |
25 | 0 | 23.5 | 0 | Y3S7000D125G1008 | Y3S7000D125G1009 |
25 | 0 | 23.5 | 16 | Y3S7000D2C5G1008 | Y3S7000D2C5G1009 |
25 | 45 | 0 | 0 | Y3S74500125G1008 | Y3S74500125G1009 |
25 | 45 | 0 | 16 | Y3S745002C5G1008 | Y3S745002C5G1009 |
25 | 45 | 10 | 0 | Y3S7450A125G1008 | Y3S7450A125G1009 |
25 | 45 | 10 | 16 | Y3S7450A2C5G1008 | Y3S7450A2C5G1009 |
25 | 45 | 23.5 | 0 | Y3S7450D125G1008 | Y3S7450D125G1009 |
25 | 45 | 23.5 | 16 | Y3S7450D2C5G1008 | Y3S7450D2C5G1009 |
25 | 50 | 0 | 0 | Y3S75000125G1008 | Y3S75000125G1009 |
25 | 50 | 0 | 16 | Y3S750002C5G1008 | Y3S750002C5G1009 |
25 | 50 | 10 | 0 | Y3S7500A125G1008 | Y3S7500A125G1009 |
25 | 50 | 10 | 16 | Y3S7500A2C5G1008 | Y3S7500A2C5G1009 |
25 | 50 | 23.5 | 0 | Y3S7500D125G1008 | Y3S7500D125G1009 |
25 | 50 | 23.5 | 16 | Y3S7500D2C5G1008 | Y3S7500D2C5G1009 |
25 | 60 | 0 | 0 | Y3S76000125G1008 | Y3S76000125G1009 |
25 | 60 | 0 | 16 | Y3S760002C5G1008 | Y3S760002C5G1009 |
25 | 60 | 10 | 0 | Y3S7600A125G1008 | Y3S7600A125G1009 |
25 | 60 | 10 | 16 | Y3S7600A2C5G1008 | Y3S7600A2C5G1009 |
25 | 60 | 23.5 | 0 | Y3S7600D125G1008 | Y3S7600D125G1009 |
25 | 60 | 23.5 | 16 | Y3S7600D2C5G1008 | Y3S7600D2C5G1009 |
25 | 77 | 0 | 0 | Y3S77700125G1008 | Y3S77700125G1009 |
25 | 77 | 0 | 16 | Y3S777002C5G1008 | Y3S777002C5G1009 |
25 | 77 | 10 | 0 | Y3S7770A125G1008 | Y3S7770A125G1009 |
25 | 77 | 10 | 16 | Y3S7770A2C5G1008 | Y3S7770A2C5G1009 |
25 | 77 | 23.5 | 0 | Y3S7770D125G1008 | Y3S7770D125G1009 |
25 | 77 | 23.5 | 16 | Y3S7770D2C5G1008 | Y3S7770D2C5G1009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Accessoires
Contre-platine pour montage de thermostat à réglage interne |
Bouchon pour trou de réglage de thermostat interne |
Bornier en PA66, à 6 pôles |
Raccords laiton |
Raccord inox massif à percer |
Raccord inox allégé embouti |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
9BBAE1000ELH008A |
9BBJO1000004078A |
BE6E6000000MP000 |
Totalité de la gamme et références des raccords, joints et écrous: Section raccords de thermoplongeurs. | Existe en non percé ou avec perçage à la demande. Références sur demande | Existe en 2, 3, 4, 5, 6, 7 trous et filetage M45x2 ou 1″1/2. Références sur demande |
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
Téléchargements
AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.PRODUITS SIMILAIRES
-
Boitier en aluminium, avec couvercle PA66 et hublot PC, pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H2
- La face arrière comporte des ailettes pour refroidir les relais statiques - Taille compatible avec un relais statique tripolaire ou 3 relais statiques unipolaires - Comporte des glissières pour circuits imprimés
-
Boitier de thermoplongeur avec extension, en PA66 et PC, Y3F3
- Comporte deux pattes de fixation murales - Extension sur face arrière pour des raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative - Bornier 6 voies 2.5mm² amovible - Sortie par deux presse-étoupes M20
-
Boitier tout aluminium pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H3
- La face arrière comporte des ailettes pour refroidir les relais statiques - Taille compatible avec un relais statique tripolaire ou 3 relais statiques unipolaires - Comporte des glissières pour circuits imprimés
-
Boitier en aluminium, couvercle polycarbonate, pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H1
- La face arrière comporte des ailettes pour refroidir les relais statiques - Taille compatible avec un relais statique tripolaire ou 4 relais statiques unipolaires. - Comporte des glissières pour circuits imprimés
-
Boîtier de thermoplongeur en polypropylène pour environnements acides fortement corrosifs, Y3C7
Visserie: Aucune visserie externe sur le boitier. Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s'effectuer à la main ou avec une clef à ergots disponible en accessoire.
-
Grand boitier de thermoplongeur avec extension, Y3M1
- Peut recevoir des raccords 1″1/4, 1″1/2 et M45x2, 2″, 2″1/2, M77x2 à double filetage et écrou interne, ou simple filetage à bague rotative - Peut recevoir un ou plusieurs opercules étanche souples ou vissés sur le couvercle, permettant d’accéder à un réglage interne - Le couvercle peut aussi recevoir des perçages multiples pour lampes…
