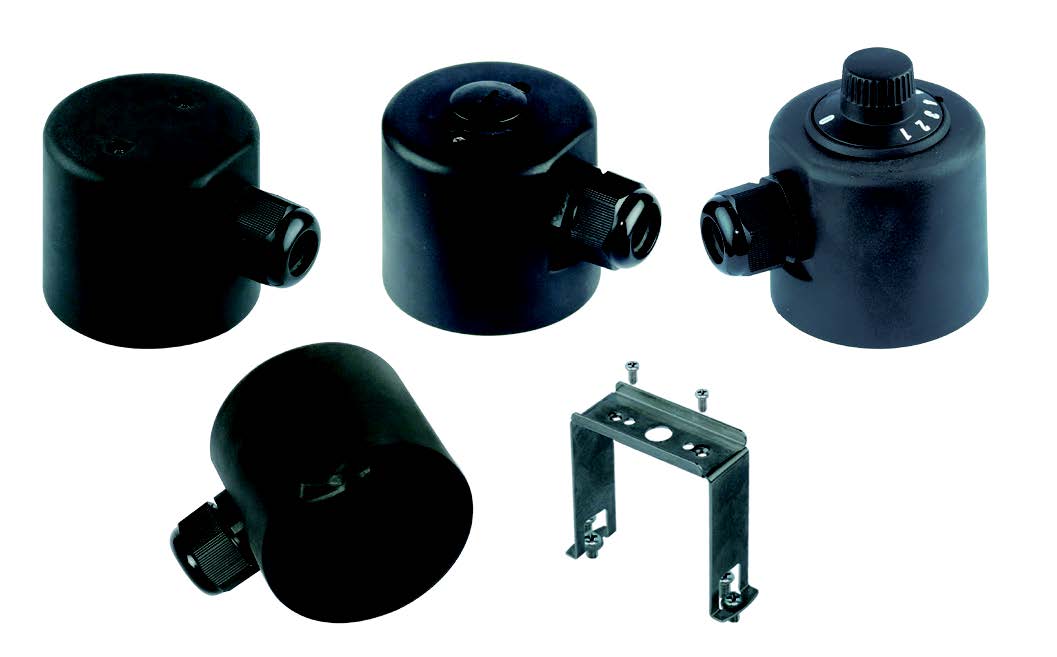

Boitier rond simplifié pour raccords 2”1/2 et M77x2, Y3C3
Ce boitier convient pour une intégration de thermoplongeur à raccords standards 2″1/2 pouces et M77x2.
Dimensions | 86 × 86 × 75 mm |
---|---|
Matière du boitier | |
Indice de protection IP | |
Indice de protection mécanique | |
Volume (cm³) |
Description

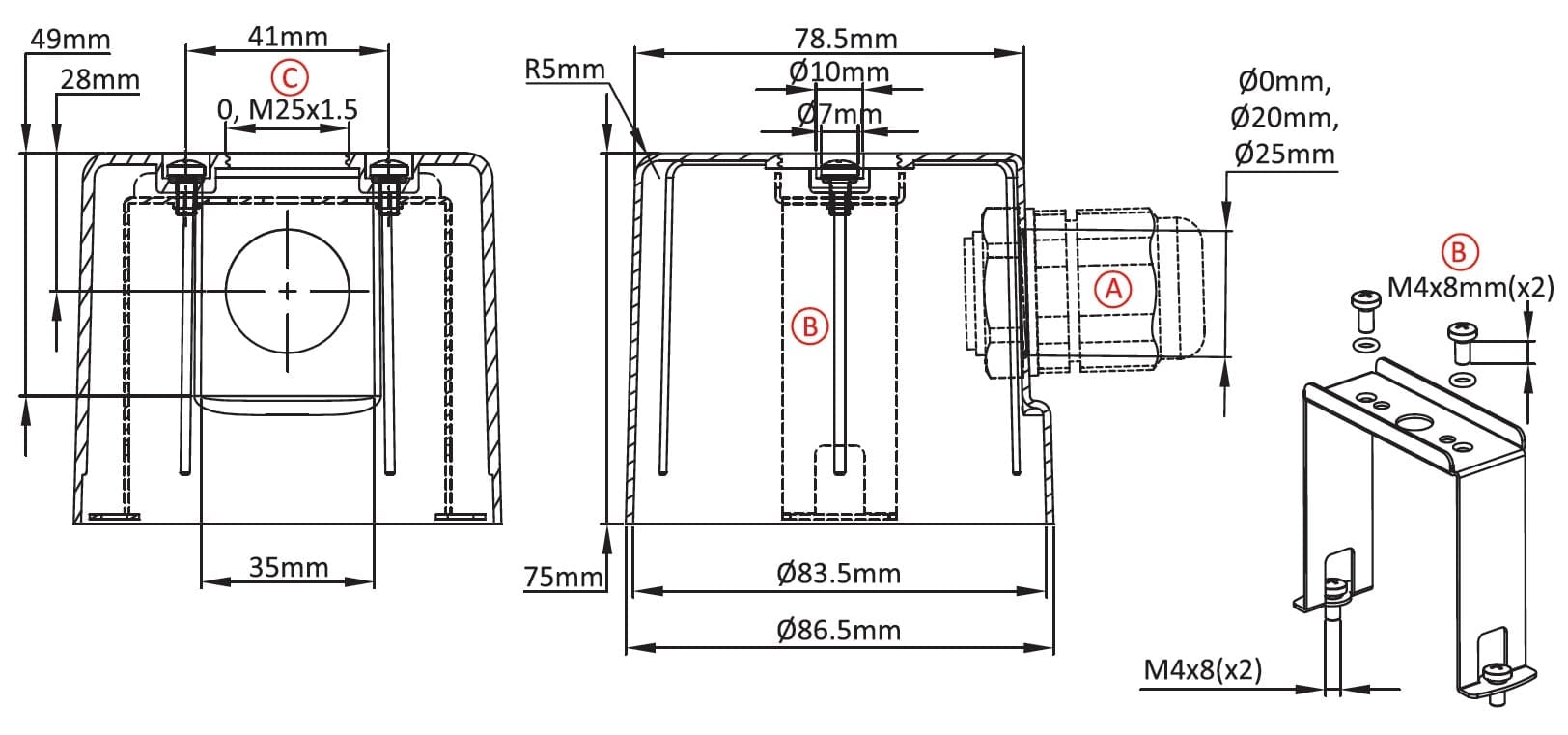

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Ce boitier convient pour une intégration de thermoplongeur à raccords standards 2″1/2 pouces et M77x2.
Dimensions: dia.86 x 75 mm
Volume: 416 cm³
Matière: PA66
Indice de protection: IP69K
Indice de résistance mécanique: IK9
Références principales
A | B | C | Références |
0 | √ | 0 | Y3C30000000E200T |
0 | √ | M25*1.5 | Y3C3000F000E200T |
20 | √ | 0 | Y3C30000120E200T |
20 | √ | M25*1.5 | Y3C3000F120E200T |
25 | √ | 0 | Y3C30000125E200T |
25 | √ | M25*1.5 | Y3C3000F125E200T |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
