Synoptique d’assemblage de la gamme de boitiers JPC type Y6, Y7 et Y8

Une conception modulaire unique et simple

Y6-Y7 Y8
no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-2 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-3
Corps de boitier aluminium dédié aux systèmes avec raccordement par l’arrière. Il peut être taraudé de 3/8” jusqu’à M77 ou 2” pour recevoir des cannes de mesure de thermostat ou des thermoplongeurs. Permet de couvrir toute la gamme des applications de ce type. Corps de boîtier en PA66 noir chargé fibre de verre. Pour fixation murale ou sur pied, sortie des capteurs par capillaire ou sonde, utilisable pour des applications en régulation générale, pour des applications en régulation d’ambiance, ou avec mesure à distance, peut recevoir sur sa face arrière de multiples accessoires dont des pieds de traçage électrique, et peut être utilisé comme base pour des thermoplongeurs de petite taille et des régulations de surface, mais encore comme base de boîtier de raccordement ou de distribution.
no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-4 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-5 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-6 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-7
Noir plat en polycarbonate: Pour les coffrets de raccordement et de distribution. La meilleure résistance aux UV. Noir plat en aluminium avec peinture époxy: Pour les coffrets de raccordement et de distribution. La plus forte résistance mécanique. Transparent plat en polycarbonate: Pour les coffrets de relais statique, les coffrets de régulation comportant un thermostat à réglage fixe et des voyants internes. Opaque avec portillon transparent: Pour les applications demandant un réglage ou un accès fréquent sans risques électriques : le bornier est inaccessible.

12 Systèmes de régulation et de sécurité incorporables et compatibles

no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-8 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-9 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-10 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-11

Thermostat à bulbe et capillaire unipolaire, plages jusqu’à 320°C.

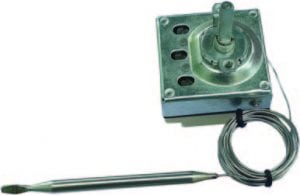

Thermostat à bulbe et capillaire tripolaire, plages jusqu’à 320°C. Thermostat à bulbe et capillaire unipolaire professionnel,  plages jusqu’à 750°C. Limiteur unipolaire inverseur à réarmement manuel réglable, plages jusqu’à 750°C.
no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-12 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-13 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-14 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-15

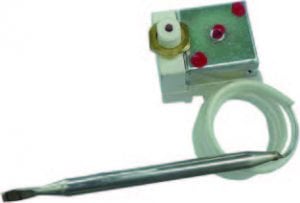

Limiteur unipolaire à réarmement manuel avec sécurité positive, plages jusqu’à 320°C, temperature fixe. Limiteur bipolaire à réarmement manuel avec sécurité positive, plages jusqu’à 170°C, température fixe. Limiteur tripolaire à réarmement manuel avec sécurité positive, plages jusqu’à 170°C, température fixe. Combiné régulation et limiteur tripolaire à réarmement manuel plages jusqu’à 320°C.
no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-16 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-17 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-18 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-19

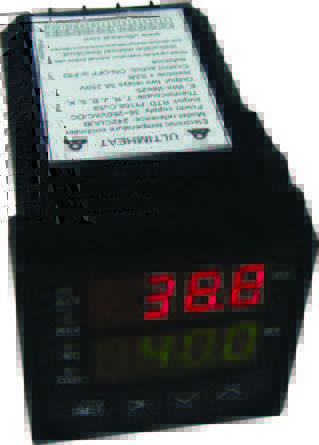

Thermostat électronique aveugle, plages jusqu’à 300°C, existe aussi avec réarmement manuel. Régulateur électronique tout ou rien 77 x 35 mm, simple affichage. Régulateur électronique 48 x 25, simple affichage Tout ou rien et PID auto-tune, multi capteur, sortie contacteur et relais statique. Régulateur électronique 48 x 48, double affichage Tout ou rien et PID auto-tune, multi capteur, sortie contacteur et relais statique.
no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-20 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-21 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-22 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-23 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-24
Façade plate, tôle aluminium, pour adaptation client. Façade plate, PA66, deux perçages diamètre 22 mm pour voyants. Façade plate, PA66, pour disjoncteur 4 modules ou régulateur rail DIN. Façade décalée, PA66, avec trou porte fusible pour adaptation client. Façade plate, PA66, pour thermostat à bulbe et capillaire unipolaire, avec 2 voyants 230V.



no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-25 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-26 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-27 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-28 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-29
Façade décalée, PA66, pour thermostat à bulbe et capillaire unipolaire série K, avec 2 voyants 230V.

Façade décalée, PA66, pour thermostat à bulbe et capillaire unipolaire ou tripolaire, avec 2 voyants 230V.

Façade décalée, pour combinés thermostat à bulbe et capillaire tripolaires avec réarmement manuel.

Façade décalée, PA66, avec trou rectangulaire de 45 x 22 mm, pour régulateur 1/32 Din.

Façade décalée, PA66, avec trou rectangulaire de 71 x 29 mm, pour régulateur 78 x 35.



no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-30 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-31 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-32 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-33

Façade décalée, PA66, avec trou carré de 45 x 45 mm, pour régulateur 1/16 Din.

Façade décalée, PA66, avec trou carré de 45 x 45 mm, pour régulateur 1/16 Din avec façade épaisse. Façade décalée, PA66, pour thermostat à bulbe et capillaire modèle KW avec micro-rupteur antidéflagrant 5A. Façade décalée, PA66, pour thermostat à bulbe et capillaire antidéflagrant avec boitier « e » incorporé.
no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-34 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-35 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-36
Bornier principal 5 x 6mm²+5 x 2.5mm² (ou 10 x 10 mm²). Bornier auxiliaire 6 x 1.5 mm², pour raccordement de capteurs de température  (sur façades électroniques). Bornier avec connecteur miniature, pour raccordement de télécommande infrarouge ou de réchauffeur de coffret.
no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-37 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-38 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-39 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-40

Un perçage taraudé 1″BSPP pour pied de traçage ou presse étoupe.

Deux perçages M25x1.5 pour câbles de forte section. Deux perçages taraudés M20x1.5 et un M24 x 1.5. Un taraudage M20x1.5 et trois corps de presse- étoupes M20x1.5 pour câbles méplats.



no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-41 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-42 no3-jpc-synoptique-dassemblage-de-la-gamme-de-boitiers-jpc-type-y6-y7-et-y8-43
Deux perçages taraudés M25x1.5 et un M16 x 1.5. Un taraudage central M16 pour versions ATEX EXDIIBT6. Platine non percée.

Ce filetage a été standardisé sur la plupart des accessoires et permet de donner à ces boitiers une très importante gamme d’applications, en simplifiant les assemblages et les connexions vers les accessoires et les autres boîtiers. Nous avons développé une large gamme de garnitures en silicone pour ces filetages M20, permettant le passage de câbles ronds ou méplats, et de fils multiples.

6 emplacements

Sur l’arrière des boîtiers
plastique
Sur l’arrière des boîtiers
aluminium pour relais
statique
Sur les traversées de
calorifuge et les pieds de
fixation
Sur les plaques de
montage en surface pour
les capteurs

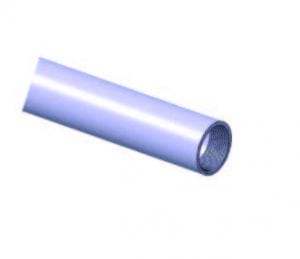

Sur les boîtiers de
raccordement tubulaires
miniatures
Sur platines de montage
de presse étoupes pour
câbles méplats

16 usages

Fermé par bouchon PGM20 Avec deux écrous M20 et garniture pour
câble rond
Avec deux écrous M20 et garniture pour
câble méplat
Avec deux écrous M20 et garniture pour
deux ou 3 conducteurs
Avec deux écrous M20 et garniture pour
sortie de capillaire de thermostat
Avec deux écrous M20 et garniture
pour passage de câble de sonde de
température
Avec un presse-étoupe classique M20 Avec une garniture pour câble rond,
méplat ou 2/3 conducteurs et support
de gaine flexible sortie droite
Avec une garniture pour câble rond,
méplat ou 2 /3 conducteurs et support
de gaine flexible sortie à 90°
Avec deux écrous M20 et garniture
pour capteur dia 5 ou 6 mm (mesure de
température ambiante ou de surface
légèrement distante)
Avec capteur de température Pt100
ou NTC M20, mesure de température
ambiante externe
Avec capteur de température Pt100 ou
NTC M20, mesure de température de
surface (Couvertures chauffantes ou
autres surfaces chauffantes)
Avec capteur de température M20,
mesure de température
Avec thermostat à disque externe M20
mesure de température (antigel)
Avec thermostat à disque M20, sécurité
de mesure de surface (couvertures
chauffantes ou autres surfaces
chauffantes)
Avec voyant externe

Relais 2 x 25A Relais 1 x 30A Carte 3 x 16A Carte 6 x 16A Contacteur de puissance
(compatibilité limitée à
quelques version Y6 et Y7)
Relais statique 10A





Pattes murales et pattes d’accouplement Pieds de traçage Boîtiers arrière pour petits thermoplongeurs ou éléments chauffants blindés à ailettes Platines pour surfaces flexibles



Visserie acier
inoxydable 304. Les vis de couvercle et
de portillon sont
imperdables, les
écrous de fermeture de couvercle sont
freinés
8 trous de plombage, différents et indépendants
pour couvercle et
portillon. L’accès
peut être limité au réglage uniquement, ou au réglage et au
raccordement
Pattes de fixation
murales orientables de 90 en 90°, trous oblongs. Les trous
permettant le
montage des pattes de fixation peuvent aussi servir à une
fixation invisible par l’arrière (Série Y8
uniquement)
Plaque
d’identification en acier inoxydable 304,
estampée,
inaltérable,
indémontable.
Personnalisation sur demande
Des joints en mousse de silicone: la meilleure résistance à la température, à
l’allongement, à la compression
Platine de support
de presse étoupes
démontable, donnant un large accès au bornier de raccordement
Embouts de
protection en silicone sur extrémités des
gaines de protection des capillaires et
câbles de capteurs
